Q1: Для каких типов камер предназначен линейный светильник серии Li?
A: Серия Li разработана для систем линейных камер и высокоскоростных приложений машинного зрения, требующих равномерного и стабильного освещения.
Q2: Можно ли настроить длину освещения?
A: Да. Стандартная длина излучения варьируется от 150 мм до 3000 мм, и могут быть предоставлены пользовательские длины в соответствии с требованиями системы.
Q3: Как конструкция цилиндрической линзы улучшает производительность инспекции?
A: Оптическая конструкция цилиндрической линзы концентрирует распределение света, уменьшает рассеивание и улучшает контраст изображения для обнаружения дефектов поверхности.
Q4: Можно ли регулировать интенсивность света или ширину излучения?
A: Да. Ширина излучения может быть оптимизирована путем регулировки расстояния между светодиодной платой и оптической линзой для соответствия различным настройкам инспекции.
Q5: Какие возможности настройки доступны для системных интеграторов?
A: Интеграторы могут настраивать цвет света, метод охлаждения, длину излучения и механическую конфигурацию в соответствии с требованиями приложения.
Q6: Какие приложения подходят для линейного освещения серии Li?
A: Оно обычно используется для инспекции печатных плат, инспекции ЖКД/ТП, обнаружения дефектов печати, инспекции пищевой упаковки и инспекции фармацевтической упаковки.
Предполагаемое время доставки
Ship To Detecting...
Delivery: -
Описание
Описание продукта

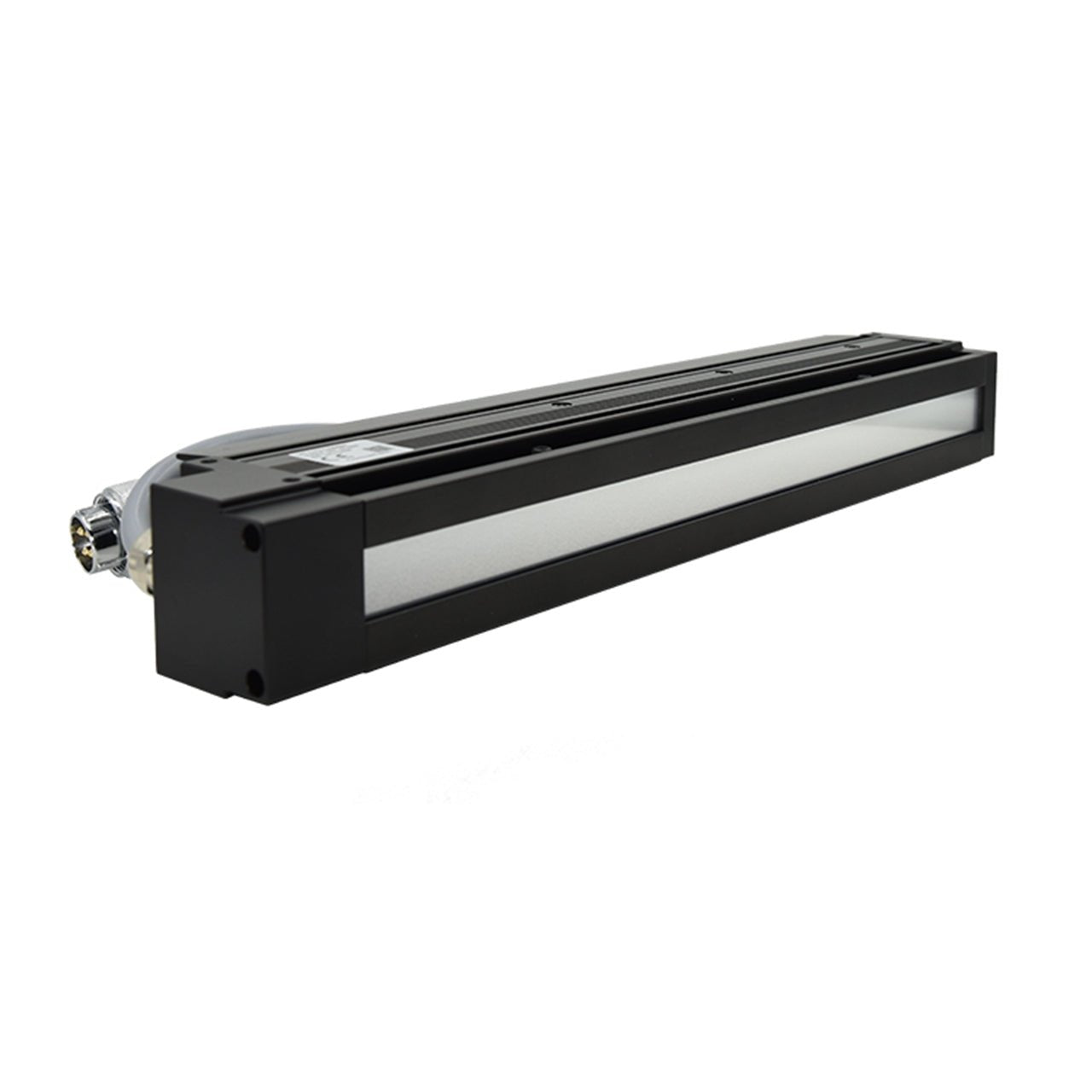

Линейный сканирующий светильник Li Series представляет собой высокопроизводительный светодиодный линейный источник света, разработанный для систем инспекции с линейными сканирующими камерами. Благодаря оптике с цилиндрическими линзами он обеспечивает концентрированное и равномерное освещение, уменьшая при этом рассеяние света.
Ширина излучения регулируется, а цвет света, метод охлаждения и длина могут быть настроены индивидуально. Стандартные длины варьируются от 150 мм до 3000 мм, что делает его подходящим для различных высокоскоростных промышленных инспекционных приложений.
Основные особенности
✔ Оптическая конструкция с цилиндрическими линзами
Уменьшает рассеивание света для высококонтрастного изображения.
✔ Регулируемая ширина излучения
Гибкая оптимизация освещения для различных настроек инспекции.
✔ Настраиваемая длина и конфигурация
Доступны варианты от 150 мм до 3000 мм с возможностью индивидуального заказа.
✔ Промышленная эксплуатация 24 В
Простая интеграция в системы машинного зрения.
Применения
- Проверка печатных плат и схем
- Проверка ЖК/TP-экранов
- Обнаружение дефектов печати
- Проверка упаковки пищевых продуктов и фармацевтических препаратов
- Поверхностный контроль производственной линии
Общие характеристики
| Номер модели | Площадь освещения (мм) | Потребляемая мощность |
|---|---|---|
| VT-LT3-Li150 | 150 × 17 | Кр: 15.4Вт / С-Б-З: 23.1Вт |
| VT-LT3-Li300 | 300 × 17 | Кр: 30.8Вт / С-Б-З: 46.1Вт |
| VT-LT3-Li450 | 450 × 17 | Кр: 46.1Вт / С-Б-З: 69.2Вт |
| VT-LT3-Li600 | 600 × 17 | Кр: 61.5Вт / С-Б-З: 92.2Вт |
| VT-LT3-Li750 | 750 × 17 | Кр: 76.8Вт / С-Б-З: 115.2Вт |
| VT-LT3-Li900 | 900 × 17 | Кр: 92.2Вт / С-Б-З: 138.3Вт |
| VT-LT3-Li1050 | 1050 × 17 | Кр: 107.6Вт / С-Б-З: 161.3Вт |
| VT-LT3-Li1200 | 1200 × 17 | Кр: 122.9Вт / С-Б-З: 184.4Вт |
| VT-LT3-Li1350 | 1350 × 17 | Кр: 138.3Вт / С-Б-З: 207.4Вт |
| VT-LT3-Li1500 | 1500 × 17 | Кр: 153.6Вт / С-Б-З: 230.5Вт |
| VT-LT3-Li1650 | 1650 × 17 | Кр: 168.9Вт / С-Б-З: 253.4Вт |
| VT-LT3-Li1800 | 1800 × 17 | Кр: 184.3Вт / С-Б-З: 276.4Вт |
| VT-LT3-Li1950 | 1950 × 17 | Кр: 199.6Вт / С-Б-З: 299.5Вт |
| VT-LT3-Li2100 | 2100 × 17 | Кр: 215.0Вт / С-Б-З: 322.5Вт |
| VT-LT3-Li2250 | 2250 × 17 | Кр: 230.4Вт / С-Б-З: 345.6Вт |
| VT-LT3-Li2400 | 2400 × 17 | Кр: 245.7Вт / С-Б-З: 368.6Вт |
| VT-LT3-Li2550 | 2550 × 17 | Кр: 261.1Вт / С-Б-З: 391.6Вт |
| VT-LT3-Li2700 | 2700 × 17 | Кр: 276.4Вт / С-Б-З: 414.7Вт |
| VT-LT3-Li2850 | 2850 × 17 | Кр: 291.8Вт / С-Б-З: 437.7Вт |
| VT-LT3-Li3000 | 3000 × 17 | Кр: 307.2Вт / С-Б-З: 460.8Вт |
| Входное напряжение | 24 В пост. тока |
| Разъем |
20M-4J \ 20J4TQ \ AOPULO
|
|
Полярность
|
1: (-), 2: (-) ,3: (+), 4:(+)
|
|
Длина кабеля
|
500 мм
|
|
Вспомогательный модуль
|
Комплект VT-LT3-PiC
|
|
Рабочая среда(в помещении)
|
Влажность: от 20% до 85% относительной влажности (без конденсации)
|
|
Срок службы
|
Белый: 30 000 часов, Красный: 60 000 часов
(Зависит от условий эксплуатации, не является гарантией)
|
|
Материал корпуса
|
Алюминиевый сплав, смола
|
Структура освещения
Цвет излучения, степень защиты IP, метод охлаждения, длина излучающей поверхности и т.д. настраиваются
