В1: Для чего используется телецентрический объектив TLSW SWIR?
О: Он предназначен для машинного зрения в SWIR-диапазоне, контроля полупроводников, анализа материалов и точной метрологии, особенно там, где дефекты не видны в видимом спектре.
В2: Какой диапазон длин волн поддерживает этот объектив?
О: Объектив работает в ближнем инфракрасном диапазоне (SWIR) 950–1800 нм, что позволяет использовать его в передовых приложениях инфракрасной визуализации.
В3: С какими датчиками изображения совместим этот объектив?
О: Он оптимизирован для датчиков Sony IMX990 и 1,1" InGaAs SWIR, обычно используемых в промышленных системах инфракрасной визуализации.
В4: В чем преимущество телецентрического SWIR-объектива?
О: Он обеспечивает получение изображений без искажений, стабильное увеличение и высокую точность измерений, что крайне важно для точного контроля.
В5: Какие варианты увеличения доступны?
О: Объектив доступен с увеличением 1,0X и 2,0X, что подходит для различных требований к контролю и измерениям.
В6: Может ли объектив регулировать глубину резкости?
О: Да, выбранные модели имеют регулируемую диафрагму, что позволяет пользователям оптимизировать глубину резкости и контрастность изображения.
В7: В чем разница между коаксиальной и некоаксиальной версиями?
О: Коаксиальная версия идеально подходит для отражающих поверхностей, таких как металл или полированные пластины, в то время как некоаксиальная версия подходит для общей SWIR-инспекции.
В8: В каких отраслях промышленности обычно используется этот объектив?
О: Он широко используется в производстве полупроводников, электронной инспекции, материаловедении и передовых исследовательских системах визуализации.
Предполагаемое время доставки
Ship To Detecting...
?
Shipping dates are estimates and subject to change. By ordering, you accept possible schedule adjustments. For urgent orders, please confirm with us before purchasing. Post-order cancellations are subject to a 6.4% handling fee.
Описание
Описание продукта

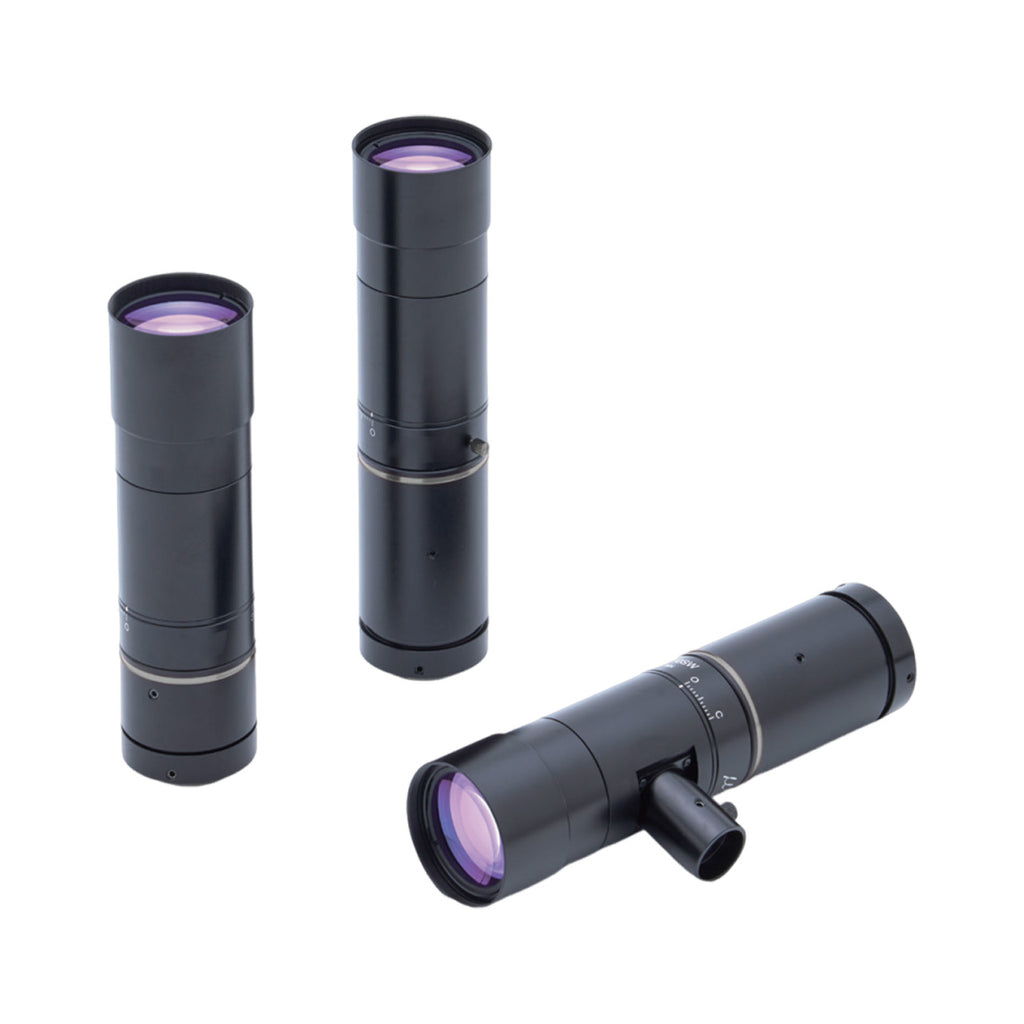

Телецентрическая SWIR-объектив высокой производительности для прецизионной промышленной инспекции
Телецентрические SWIR-объективы серии TLSW разработаны для систем визуализации в коротковолновом инфракрасном диапазоне (SWIR), поддерживающих спектральный диапазон 950–1800 нм. Оптимизированные для сенсоров Sony IMX990 и 1.1" InGaAs, эти объективы обеспечивают исключительную производительность для обнаружения дефектов и различий в материалах, невидимых в видимом спектре.
Благодаря телецентрической оптической конструкции объектив обеспечивает точное изображение без искажений для задач прецизионных измерений и инспекции. Доступны варианты с увеличением 1.0X и 2.0X; объектив оснащен регулируемой диафрагмой, позволяющей пользователям оптимизировать глубину резкости и контрастность изображения в соответствии с требованиями к инспекции.
Серия TLSW доступна в коаксиальных и некоаксиальных конфигурациях, что делает ее адаптируемой к широкому спектру промышленных систем машинного зрения.
Ключевые особенности
✔ Диапазон пропускания SWIR 950–1800 нм
Оптимизировано для визуализации в коротковолновом инфракрасном диапазоне за пределами видимого света.
✔ Совместимость с сенсорами Sony IMX990 / 1.1" InGaAs
Разработано для систем машинного зрения SWIR с высокой чувствительностью.
✔ Телецентрическая оптическая конструкция
Обеспечивает измерительную визуализацию высокой точности без искажений.
✔ Варианты увеличения 1.0X / 2.0X
Гибкие конфигурации для различных требований к инспекции.
✔ Регулируемая диафрагма (отдельные модели)
Позволяет оптимизировать глубину резкости и управлять контрастностью изображения.
✔ Доступны коаксиальные / некоаксиальные версии
Поддерживает инспекцию отражающих и не отражающих поверхностей.
Идеальные области применения
- Инспекция полупроводниковых пластин
- Анализ кремниевых материалов
- Инспекция электронных компонентов
- Обнаружение дефектов за пределами видимого спектра
- Прецизионная метрология
- Продвинутые системы SWIR-визуализации
- Исследования & Научная визуализация
- Инспекция в промышленной автоматизации
Характеристики
| Модель |
Коаксиальный
|
Ув.
|
WD
(мм)
|
F/#
|
Объект
Числ. аперт.
|
ГР
(мм)
|
|---|---|---|---|---|---|---|
|
TLSW-0.5XD-H1.1
|
Да
|
0.5
|
116.4
|
6.3
|
0.040
|
2.02
|
|
TLSW-0.7XD-H1.1
|
Да
|
0.7
|
116.0
|
6.4
|
0.055
|
1.05
|
|
TLSW-1.0XD-H1.1
|
Да
|
1.0
|
110.0
|
7.0
|
0.071
|
0.56
|
|
TLSW-1.0X-H1.1
|
Нет
|
1.0
|
110.0
|
7.0
|
0.071
|
0.56
|
|
TLSW-2.0XD-H1.1
|
Да
|
2.0
|
110.2
|
11.5
|
0.087
|
0.23
|
|
TLSW-2.0X-H1.1
|
Нет
|
2.0
|
110.2
|
11.5
|
0.087
|
0.23
|
|
TLSW-4.0XD-H1.1
|
Да
|
4.0
|
110.3
|
20.0
|
0.100
|
0.10
|
Загрузка SWIR-объектива
