Q1: What is the VT-BTLP-V1 360° telecentric lens used for?
A: The VT-BTLP-V1 Series is designed for 360° side inspection of small cylindrical parts, allowing multiple side views to be captured simultaneously for high-speed machine vision inspection.
Q2: What size parts can this lens inspect?
A: The lens is optimized for inspecting small parts from approximately 1 mm to 10 mm, including screws, pins, fasteners, connectors, and other precision components.
Q3: How does multi-angle imaging improve inspection?
A: Multi-angle imaging captures multiple side surfaces in a single image, eliminating the need for rotating parts or using multiple cameras, which increases throughput and reduces system complexity.
Q4: Does the lens maintain accurate measurements from every viewing angle?
A: Yes. The optical design provides uniform magnification across all viewing angles, ensuring consistent dimensional measurement and reliable defect detection.
Q5: Which industrial cameras are compatible?
A: The VT-BTLP-V1 Series supports 1/2", 2/3", and 1/1.8" C-Mount industrial cameras, making it compatible with most mainstream machine vision systems.
Q6: Is illumination included?
A: Yes. The lens features an integrated 24V LED illuminator, providing stable, uniform lighting for consistent inspection performance.
Q7: What industries commonly use this lens?
A: It is widely used in electronics manufacturing, automotive components, medical device production, precision machining, and automated optical inspection (AOI).
Q8: Why choose a 360° telecentric lens instead of multiple cameras?
A: A single 360° telecentric lens can inspect multiple side surfaces simultaneously, helping reduce equipment cost, system footprint, alignment complexity, and inspection cycle time.
Estimated Delivery Time
Ship To Detecting...
?
Shipping dates are estimates and subject to change. By ordering, you accept possible schedule adjustments. For urgent orders, please confirm with us before purchasing. Post-order cancellations are subject to a 6.4% handling fee.
Description
Опис продукту

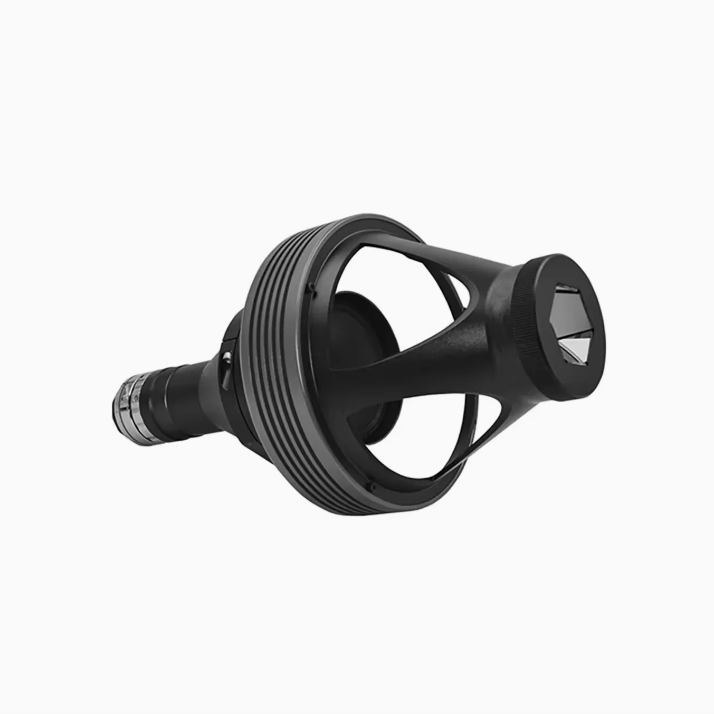

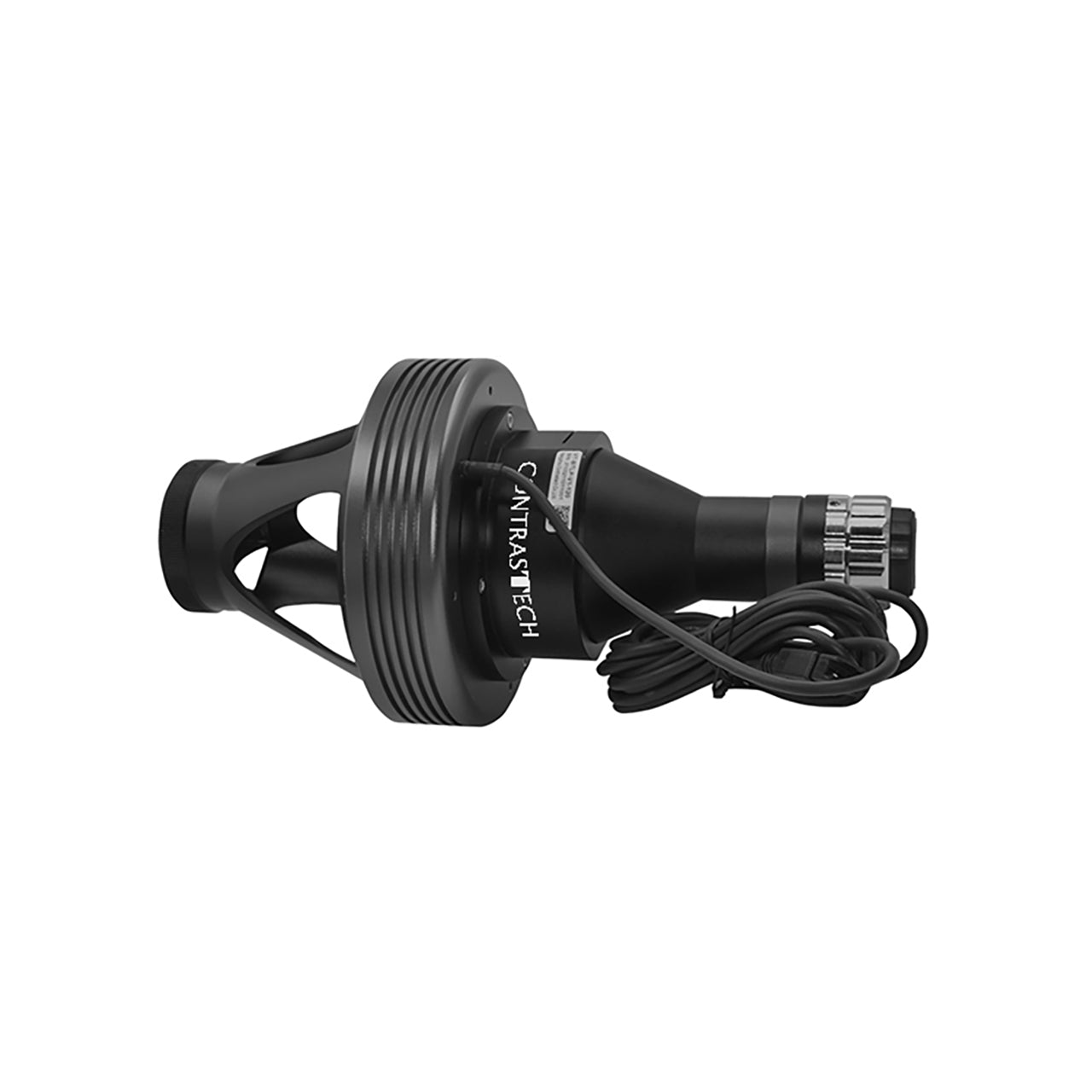

360° багатокутний телецентричний об'єктив для одночасного бікового контролю
Серія VT-BTLP-V1 — це 360° багатокутний телецентричний об'єктив для зображення, призначений для швидкісного контролю малих циліндричних та різьбових компонентів. На відміну від звичайних телецентричних об'єктивів, він захоплює кілька бікових зображень одночасно, що дозволяє здійснювати повний контроль на 360 градусів за один кадр.
Забезпечуючи однакове оптичне збільшення під кожним кутом огляду, серія VT-BTLP-V1 гарантує точне вимірювання розмірів та стабільне виявлення дефектів, одночасно значно скорочуючи час контролю та складність обладнання.
Сумісний з промисловими камерами 1/2", 2/3" та 1/1.8", цей об'єктив безшовно інтегрується в системи машинного зору для автоматизованого контролю гвинтів, штифтів, з'єднувачів, електронних компонентів та інших прецизійних деталей.
Основні характеристики
✔ 360° багатокутне зображення
Захоплення кількох бікових зображень за один експозиційний кадр для повного контролю деталі.
✔ Рівномірне оптичне збільшення
Підтримує однакове збільшення під усіма кутами огляду для точного вимірювання.
✔ Швидкісний контроль
Елімінує потребу в кількох камерах або механічному обертанні, підвищуючи ефективність контролю.
✔ Ідеально для малих деталей (1–10 мм)
Призначений для гвинтів, штифтів, з'єднувачів, кріпильних елементів та мініатюрних компонентів.
✔ Сумісний зі стандартними промисловими камерами
Підтримує камери з кріпленням C-Mount розмірами 1/2", 2/3" та 1/1.8".
✔ Інтегроване світлодіодне підсвічування
Вбудоване підсвічування 24V спрощує інтеграцію системи та забезпечує стабільну якість зображення.
Ідеальні застосування
- Контроль гвинтів
- Штифт & Контроль кріпильних елементів
- Контроль з'єднувачів
- Контроль прецизійних деталей
- Контроль медичних пристроїв
- Виробництво електроніки
- Автоматизований оптичний контроль (AOI)
- Автоматизація машинного зору
Технічні характеристики
| Модель | Розмір сенсора | Довжина хвилі | WD | MTF30 (lp/mm) | Апертура (F/#) |
|---|---|---|---|---|---|
| VT-BTLP-V1-118 | 1/1.8" | 400–680nm | 19-23mm | >190 | 4.6 |
| VT-BTLP-V1-120 | 1/2" | 400–600nm | 1.5-5mm | >200 | 4.2 |
| VT-BTLP-V1-230 | 2/3" | 400–600nm | 1.5-5mm | >135 | 6.5 |
Телецентричні об'єктиви Завантажити
