Q1: What is the TLSW SWIR telecentric lens used for?
A: It is designed for SWIR machine vision, semiconductor inspection, material analysis, and precision metrology, especially where defects are not visible in the visible spectrum.
Q2: What wavelength range does this lens support?
A: The lens operates in the 950–1800nm shortwave infrared (SWIR) range, enabling advanced infrared imaging applications.
Q3: Which image sensors is this lens compatible with?
A: It is optimized for Sony IMX990 and 1.1" InGaAs SWIR sensors, commonly used in industrial infrared imaging systems.
Q4: What is the advantage of a telecentric SWIR lens?
A: It provides distortion-free imaging, stable magnification, and high measurement accuracy, which is critical for precision inspection.
Q5: What magnification options are available?
A: The lens is available in 1.0X and 2.0X magnifications, suitable for different inspection and measurement requirements.
Q6: Can the lens adjust depth of field?
A: Yes, selected models feature an adjustable iris design, allowing users to optimize depth of field and image contrast.
Q7: What is the difference between coaxial and non-coaxial versions?
A: The coaxial version is ideal for reflective surfaces like metal or polished wafers, while the non-coaxial version is suitable for general SWIR inspection.
Q8: What industries commonly use this lens?
A: It is widely used in semiconductor manufacturing, electronics inspection, material science, and advanced research imaging systems.
Estimated Delivery Time
Ship To Detecting...
?
Shipping dates are estimates and subject to change. By ordering, you accept possible schedule adjustments. For urgent orders, please confirm with us before purchasing. Post-order cancellations are subject to a 6.4% handling fee.
Description
Опис продукту

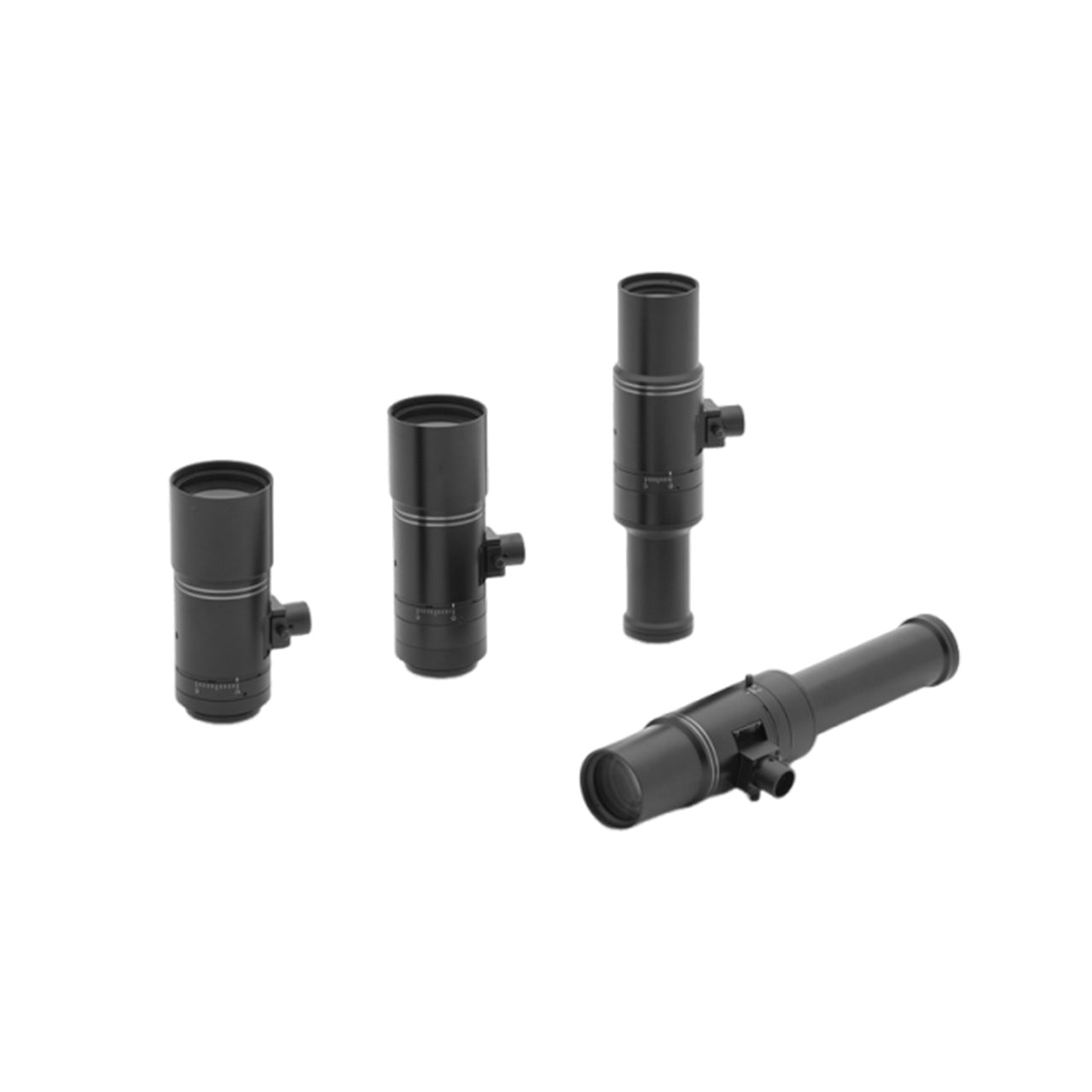

Високопродуктивний SWIR телецентричний об'єктив для прецизійної промислової інспекції
Телецентричні об'єктиви серії TLSW для SWIR розроблені для систем зображення в короткохвильовому інфрачервоному (SWIR) діапазоні, що підтримують спектральний діапазон 950–1800 нм. Оптимізовані для сенсорів Sony IMX990 та InGaAs розміром 1,1", ці об'єктиви забезпечують виняткову продуктивність для виявлення дефектів та відмінностей у матеріалах, які невидимі в видимому спектрі.
Завдяки телецентричному оптичному дизайну об'єктив забезпечує точне зображення без спотворень для застосувань у прецизійних вимірюваннях та інспекції. Доступні у збільшеннях 1,0X та 2,0X, об'єктив має регульований діафрагмовий механізм, що дозволяє користувачам оптимізувати глибину різкості та контрастність зображення відповідно до вимог інспекції.
Серія TLSW доступна у коаксіальних та некоаксіальних конфігураціях, що робить її адаптованою до широкого спектру промислових систем машинного зору.
Основні особливості
✔ Діапазон пропускання SWIR 950–1800 нм
Оптимізовано для зображення в короткохвильовому інфрачервоному діапазоні за межами видимого світла.

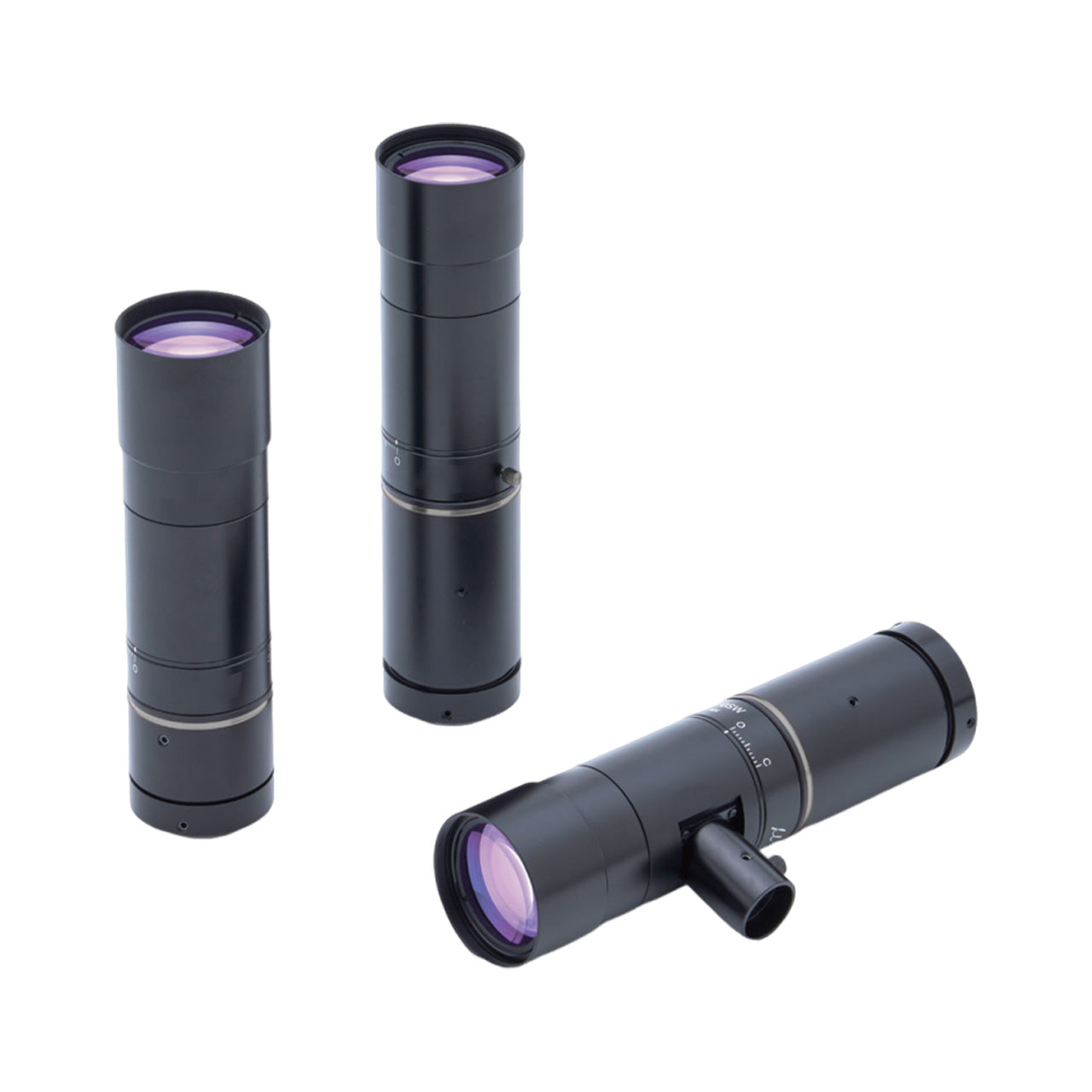

✔ Сумісність із сенсорами Sony IMX990 / InGaAs 1,1"
Розроблено для систем машинного зору SWIR з високою чутливістю.
✔ Телецентричний оптичний дизайн
Забезпечує зображення для вимірювань високої точності без спотворень.
✔ Варіанти збільшення 1,0X / 2,0X
Гнучкі конфігурації для різних вимог інспекції.
✔ Регульована діафрагма (обрані моделі)
Забезпечує оптимізацію глибини різкості та контроль контрастності зображення.

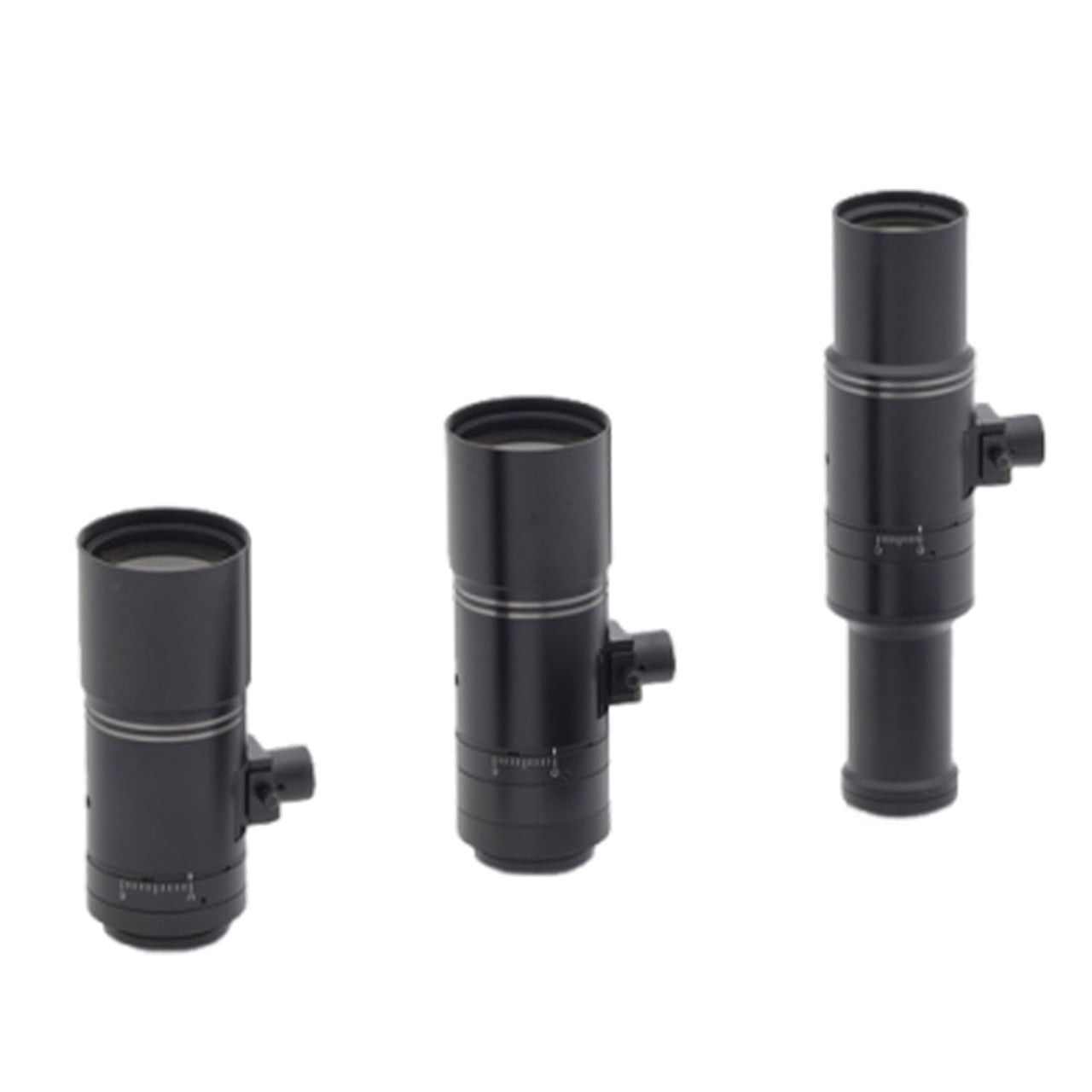

✔ Доступні коаксіальні / некоаксіальні версії
Підтримка інспекції відбивних та невідбивних поверхонь.
Ідеальні застосування
- Інспекція напівпровідникових пластин
- Аналіз кремнієвих матеріалів
- Інспекція електронних компонентів
- Виявлення дефектів за межами видимого спектру
- Прецизійна метрологія
- Розвинені системи зображення SWIR
- Дослідження & Наукове зображення
- Інспекція в промисловій автоматизації
Технічні характеристики
| Модель |
Коаксіальний
|
Збільшення
|
WD
(мм)
|
F/#
|
Об'єкт
Числ. аперт.
|
ГРР
(мм)
|
|---|---|---|---|---|---|---|
|
TLSW-0.5XD-H1.1
|
Так
|
0.5
|
116.4
|
6.3
|
0.040
|
2.02
|
|
TLSW-0.7XD-H1.1
|
Так
|
0.7
|
116.0
|
6.4
|
0.055
|
1.05
|
|
TLSW-1.0XD-H1.1
|
Так
|
1.0
|
110.0
|
7.0
|
0.071
|
0.56
|
|
TLSW-1.0X-H1.1
|
Ні
|
1.0
|
110.0
|
7.0
|
0.071
|
0.56
|
|
TLSW-2.0XD-H1.1
|
Так
|
2.0
|
110.2
|
11.5
|
0.087
|
0.23
|
|
TLSW-2.0X-H1.1
|
Ні
|
2.0
|
110.2
|
11.5
|
0.087
|
0.23
|
|
TLSW-4.0XD-H1.1
|
Так
|
4.0
|
110.3
|
20.0
|
0.100
|
0.10
|
Завантаження SWIR об'єктива
