설명
제품 설명

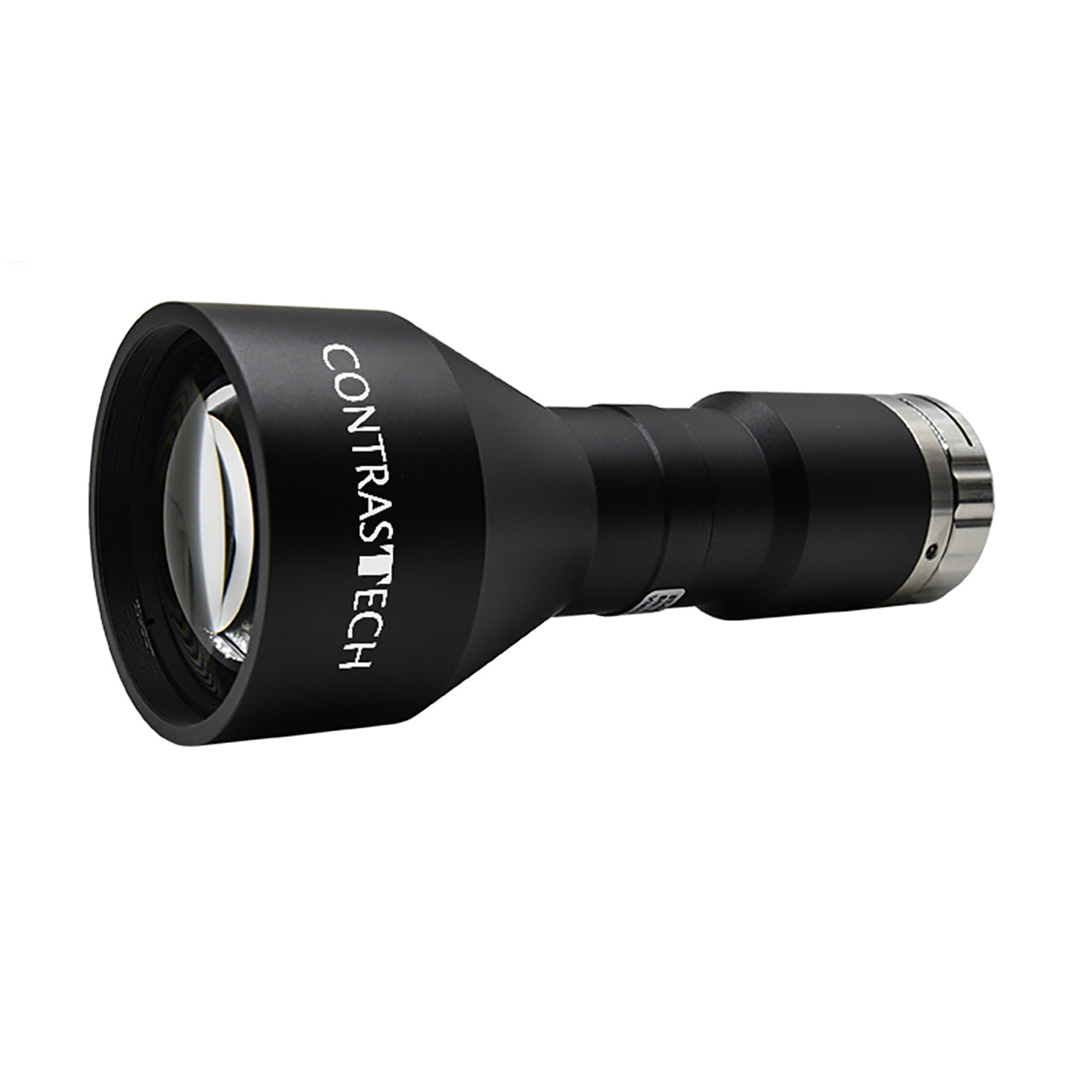

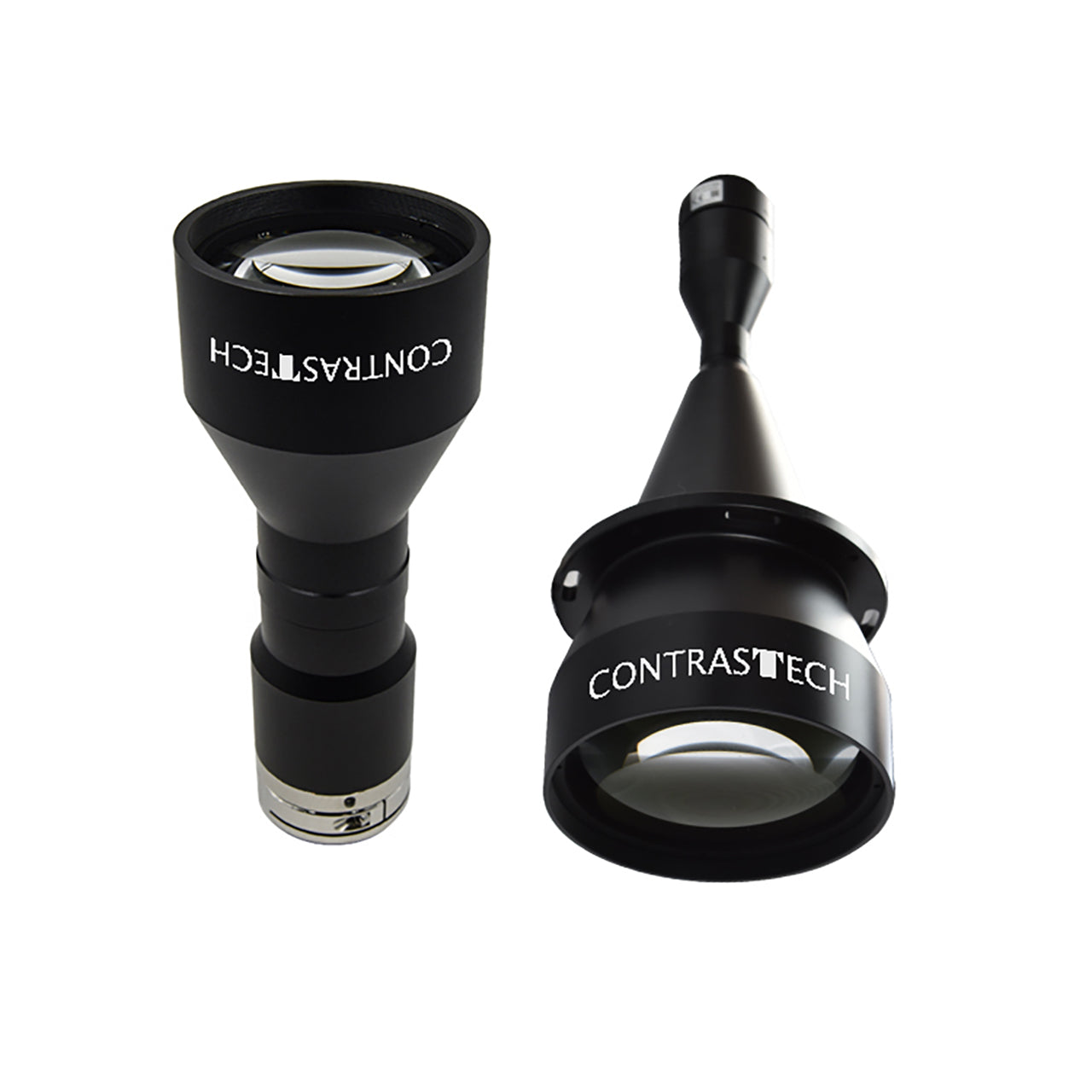

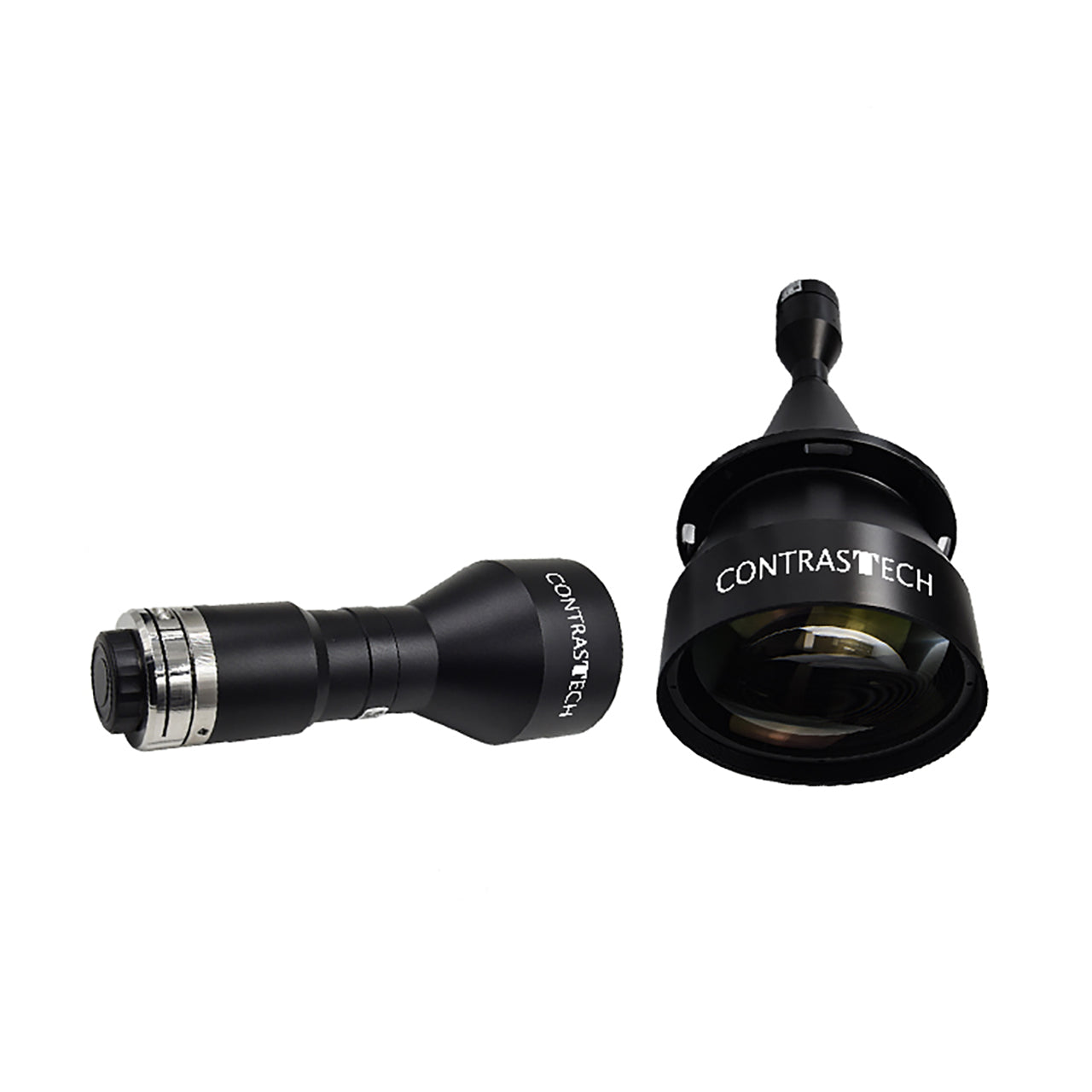

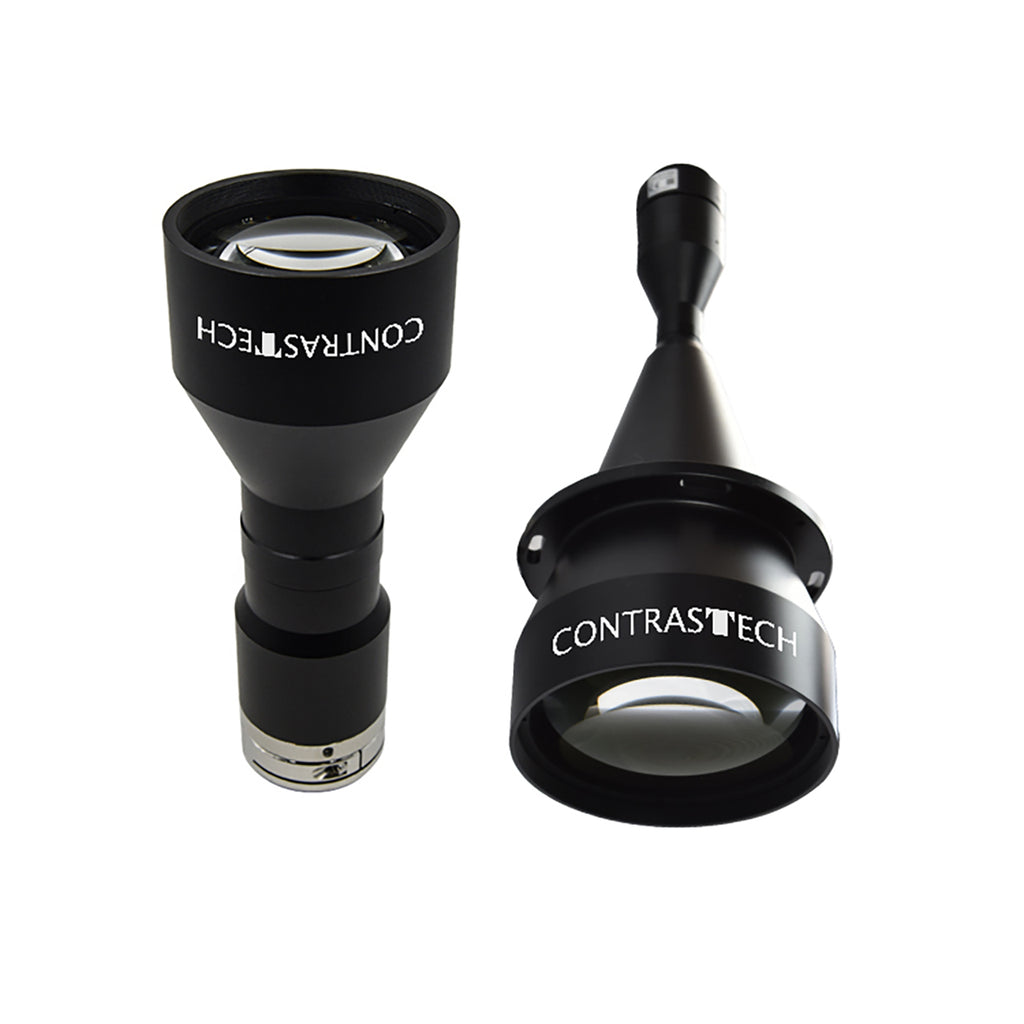

AOI 및 머신 비전용 고정밀 220mm 작업거리 정심 렌즈
CLW2-10MP 시리즈 정심 렌즈는 고정밀 산업용 영상 응용을 위해 설계되었으며, 까다로운 머신 비전 시스템에 초저 왜곡과 고해상도 성능을 제공합니다. 220mm의 긴 작업거리(WD)로 설계된 이 렌즈들은 자동 검사 환경에서 조명 통합 및 기계적 레이아웃에 뛰어난 유연성을 제공합니다.
10MP 산업용 센서 및 최대 1.1" 포맷 카메라에 최적화된 CLW2-10MP 시리즈는 선명하고 안정적이며 반복 가능한 영상 성능을 보장합니다. 넓은 시야각(FOV)을 갖춘 저배율 설계는 고속 AOI 시스템 및 정밀 측정 작업에 이상적입니다.
높은 정심성과 초저 왜곡을 갖춘 이 렌즈는 고속 생산 환경에서도 정확한 치수 측정과 일관된 영상 결과를 보장합니다.
주요 특징
✔ 220mm 긴 작업거리(WD)
조명 시스템 및 기계적 구조와의 쉬운 통합.
✔ AOI 응용에 최적화
고속 자동 광학 검사 시스템용으로 설계됨.
✔ 저배율의 넓은 시야각
광역 검사 및 생산 라인 모니터링에 이상적.
✔ 초저 왜곡 정심 설계
정확하고 반복 가능한 치수 측정 보장.
✔ 높은 정심성 성능
전체 시야에서 일관된 배율 유지.
✔ 최대 1.1" / 10–12MP 카메라 지원
고해상도 산업용 영상 시스템과 호환 가능.
이상적인 응용 분야
- AOI (자동 광학 검사)
- 반도체 검사
- 전자 제조
- PCB 검사
- 정밀 계측
- 산업 품질 관리
- 고속 생산 라인 검사
- 머신 비전 측정 시스템
| 모델 |
배율(x)
|
동축
|
최대 센서 크기
(Φmm)
|
|---|---|---|---|
|
CLW2-0.22X-220-H1.1
|
0.22
|
아니오
|
18.0(1.1")
|
|
CLW2-0.23X-220-H1.1
|
0.23
|
아니오
|
18.0(1.1")
|
|
CLW2-0.246X-220-H1.1
|
0.246
|
아니오
|
18.0(1.1")
|
|
CLW2-0.275X-220-H1.1
|
0.275
|
아니오
|
18.0(1.1")
|
|
CLW2-0.3X-220-23
|
0.3
|
아니오
|
11.0(2/3")
|
|
CLW2-0.3X-220D-23
|
0.3
|
예 |
11.0(2/3")
|
|
CLW2-0.345XH-220-H1.1
|
0.345
|
아니오
|
18.0(1.1")
|
|
CLW2-0.367XH-220-H1.1
|
0.367
|
아니오 |
18.0(1.1")
|
|
CLW2-0.46X-220-H1
|
0.46
|
아니오 |
16.0(1")
|
|
CLW2-0.46X-220D-H1
|
0.46
|
예
|
16.0(1")
|
|
CLW2-0.5X-220-H1
|
0.5
|
아니오 |
16.0(1")
|
|
CLW2-0.5X-220D-H1
|
0.5
|
예 |
16.0(1")
|
|
CLW2-0.55XH-220-H1.1
|
0.55
|
아니오
|
18.0(1.1")
|
|
CLW2-0.55X-220D-H1.1
|
0.55
|
예
|
18.0(1.1")
|
정심 렌즈 다운로드
