설명
제품 설명

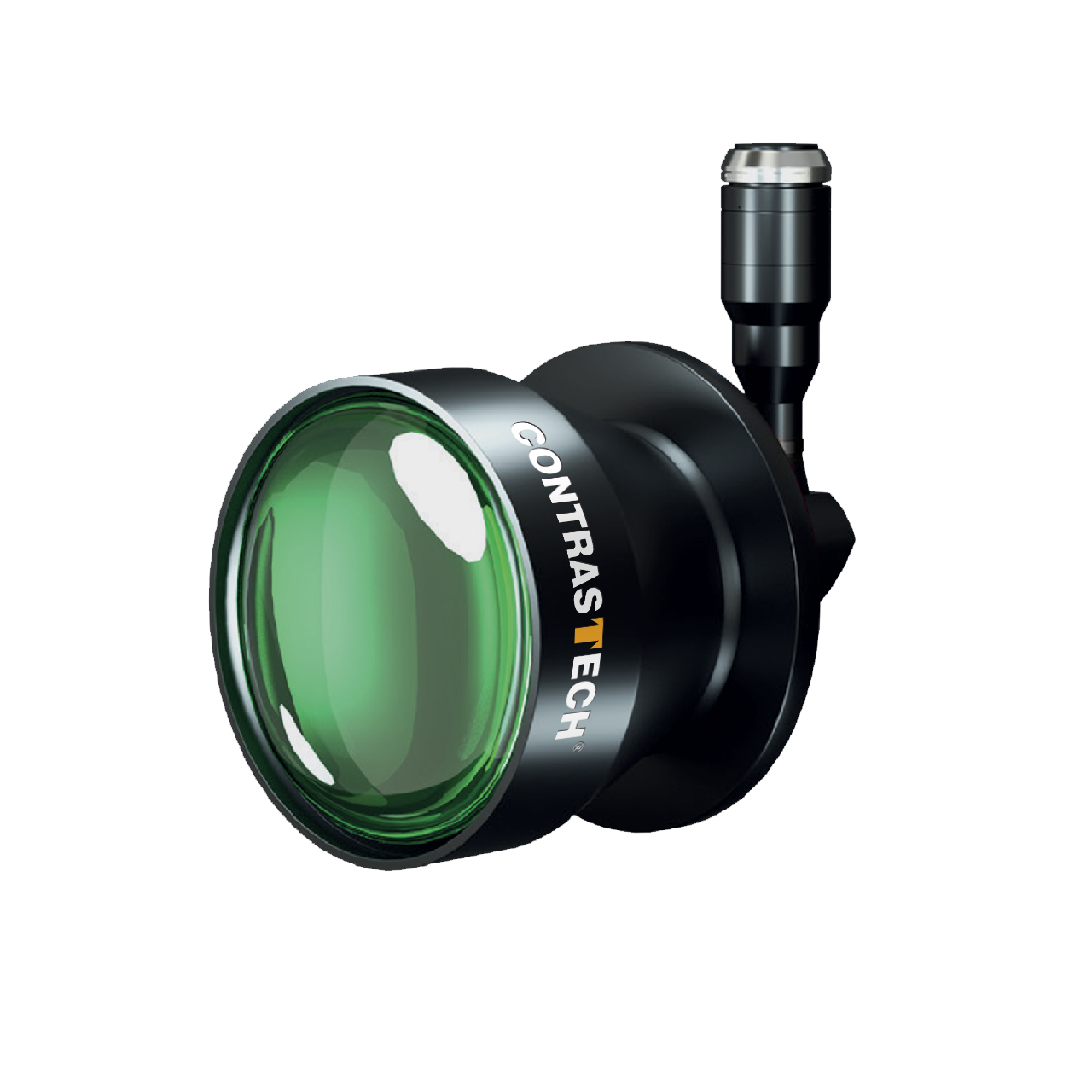

90° 회전 텔레센트릭 렌즈 공간이 제한된 머신 비전 시스템용
BTL-150M 시리즈는 설치 공간이 제한된 정밀 머신 비전 응용 분야를 위해 설계된 고성능 90° 회전 텔레센트릭 렌즈입니다. 접힌 광학 경로를 통해 컴팩트한 자동화 장비, 다축 검사 시스템 및 제한된 생산 환경에 유연하게 통합할 수 있으며, 이미징 정확도를 저해하지 않습니다.
최대 Φ67.6mm의 이미지 센서를 지원하는 BTL-150M 시리즈는 넓은 시야각과 고해상도 성능이 필요한 대형 포맷 산업용 카메라에 이상적입니다. 288mm에서 465mm까지의 다양한 작업 거리(WD) 옵션은 시스템 설계 및 광학 레이아웃 최적화에 더 큰 유연성을 제공합니다.
MTF30 >100 lp/mm를 통해 이 렌즈는 뛰어난 이미지 선명도, 높은 대비 및 정확한 가장자리 재현을 제공하여 반도체 검사, 정밀 계측, 웨이퍼 측정 및 기타 까다로운 머신 비전 응용 분야에 이상적입니다.
주요 특징
✔ 90° 접힌 광학 설계
설치 공간이 제한된 머신 비전 시스템에 최적화되었습니다.
✔ 최대 Φ67.6mm 대형 센서 지원
고해상도 이미징을 위한 대형 포맷 산업용 카메라와 호환됩니다.
✔ 다양한 작업 거리 옵션
유연한 통합을 위해 288mm, 330mm, 338mm, 372mm, 465mm로 제공됩니다.
✔ 높은 광학 해상도
MTF30 >100 lp/mm로 정밀한 특징 감지 및 측정이 가능합니다.
✔ 텔레센트릭 이미징
원근 오류를 줄이고 측정 정확도를 향상시킵니다.
이상적인 응용 분야
- 반도체 검사
- 웨이퍼 & 다이 검사
- IC 패키지 검사
- 리드 프레임 검사
- 정밀 계측
- 전자 제조
- 자동 광학 검사 (AOI)
- 머신 비전 측정
사양
Φ67.6mm M72 마운트 90도 회전 텔레센트릭 렌즈
| 모델 | FOV | 배율 | WD | F/# | MTF30 |
|---|---|---|---|---|---|

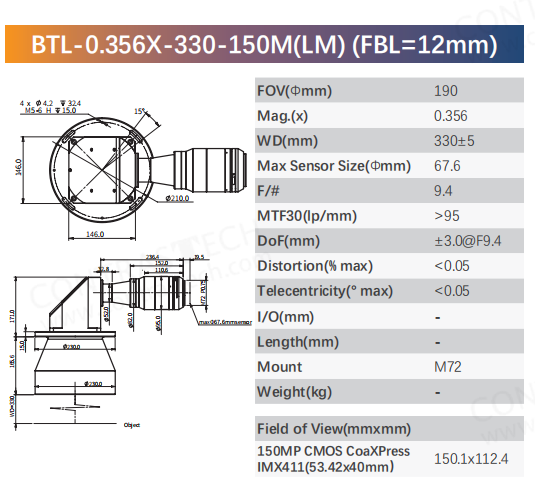

| BTL-0.356X-330-150M(LM) (FBL=12mm) | Φ190mm | 0.356x | 330mm±5 | F9.4 | >95lp/mm |
|

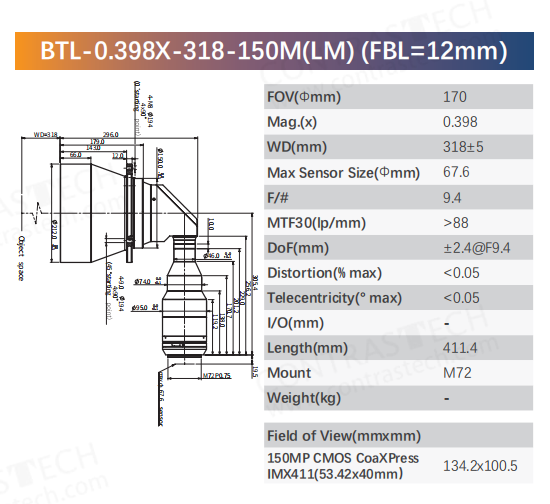

BTL-0.398X-318-150M(LM) (FBL=12mm)
|
Φ170mm |
0.398x
|
318mm±5
|
F9.4 |
>88lp/mm
|

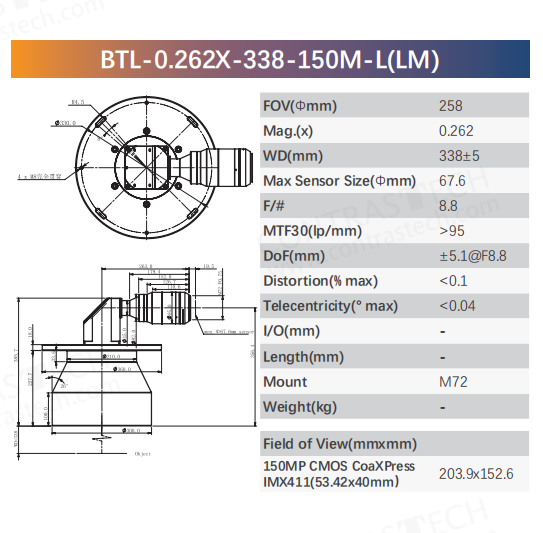

| BTL-0.262X-338-150M-L(LM) | Φ258mm | 0.262x | 338mm±5 | F8.8 | >95lp/mm |

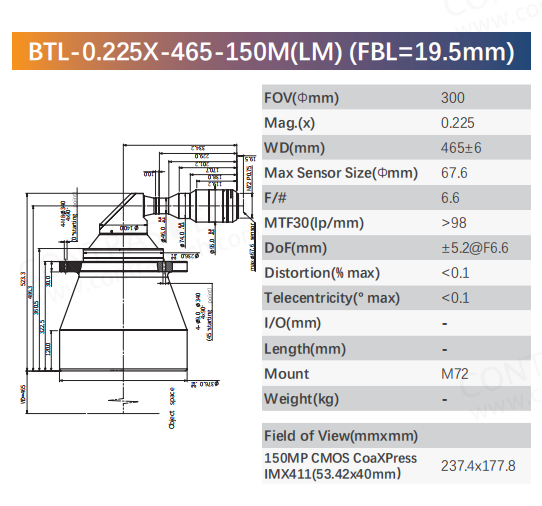

| BTL-0.225X-465-150M(LM) (FBL=19.5mm) | Φ300mm | 0.225x | 465mm±6 | F6.6 | >98lp/mm |
| BTLO3-67-R9E | Φ67mm | 0.303x | 410mm±3 | F6.2 | >100lp/mm |
