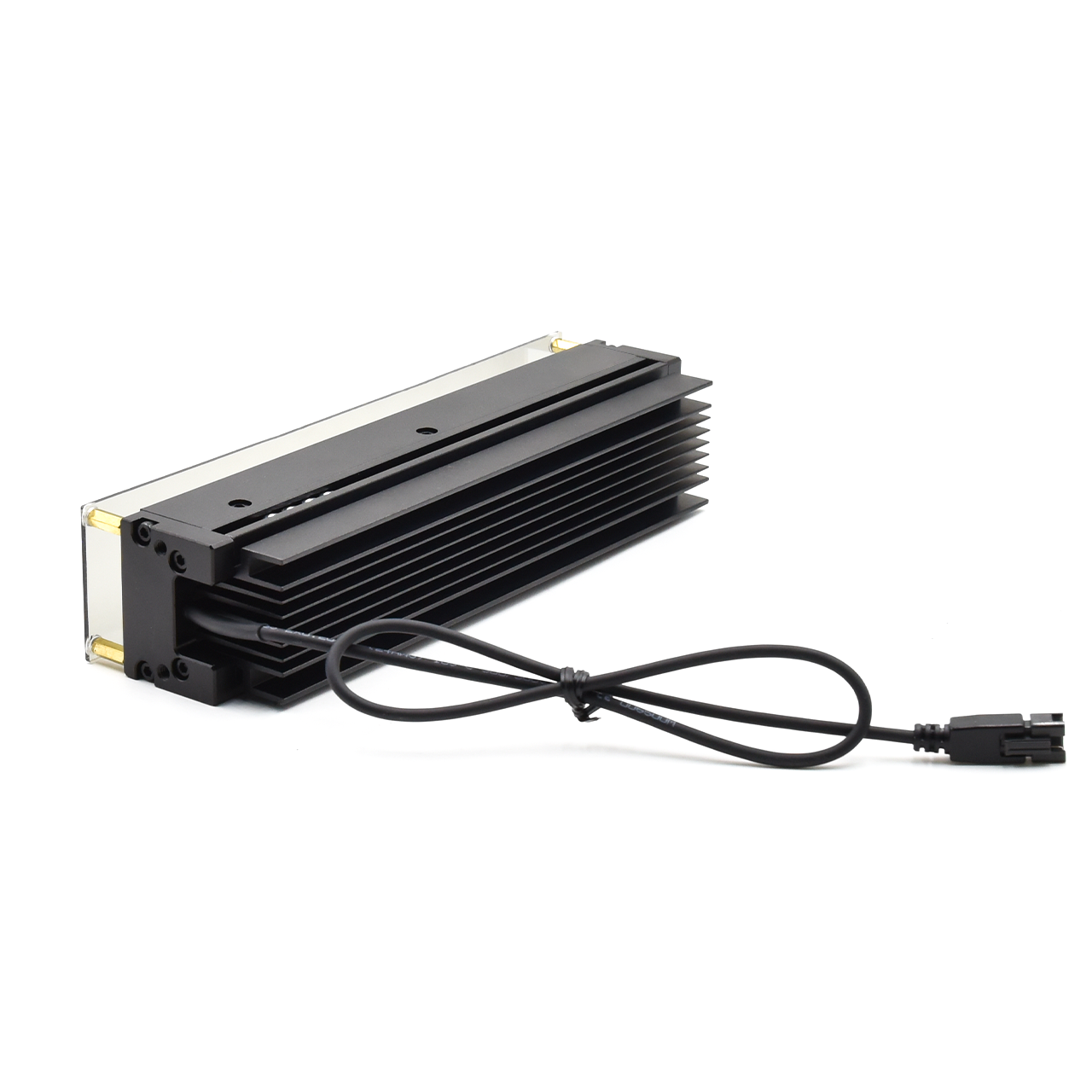

Q1. What is the PLiN+ Series Polarized Line Scan Light used for?
The PLiN+ Series provides high-intensity polarized illumination for line scan camera systems, especially for reflective surfaces and high-speed industrial inspection.
Q2. What is the difference between LiN+ and PLiN+?

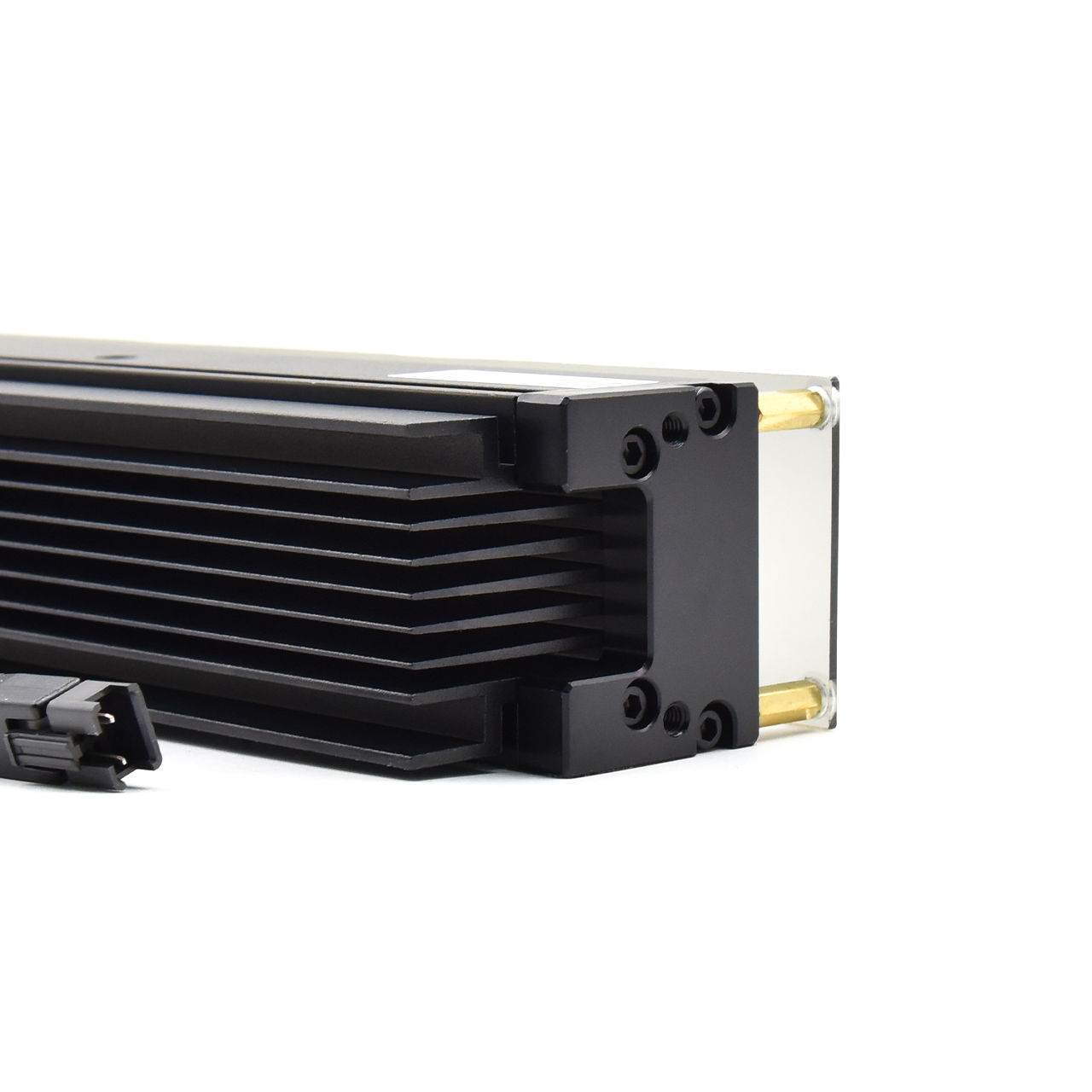

PLiN+ is the polarized version of the LiN+ Series, adding a polarizing plate component to help control glare and unwanted reflections during imaging.
Q3. How does the polarizing plate improve inspection results?
It helps reduce reflected light and glare from shiny or reflective materials, improving image contrast and making surface defects easier to detect.
Q4. Is PLiN+ suitable for line scan cameras?
Yes. It is specifically designed for line scan inspection systems and continuous production-line applications requiring stable, high-intensity illumination.
Q5. What applications are suitable for PLiN+ polarized lighting?
Typical applications include PCB, LCD/TP, LTO circuit, printing, food packaging, pharmaceutical packaging, and reflective surface inspection.
Q6. Can the PLiN+ Series be customized?
Yes. The light can be customized according to the required illumination length, optical configuration, and inspection requirements.
Estimated Delivery Time
Ship To Detecting...
Delivery: -
Descripción
Descripción del producto
Iluminación de barrido de línea de alta intensidad para inspección industrial
La iluminación de barrido de línea de la serie LiN+ es una solución de iluminación LED de alta potencia diseñada para sistemas de inspección de cámaras de barrido de línea exigentes. Equipada con LEDs de alta potencia, ofrece una intensidad de iluminación significativamente mayor que la de las luces de línea estándar, lo que permite una imagen más clara para aplicaciones de inspección de alta velocidad.
Con un diseño de carcasa de aluminio, la serie LiN+ proporciona una excelente disipación de calor y opciones de montaje flexibles para la integración industrial. Es ideal para la detección de defectos de superficie en sistemas de inspección de electrónica, embalaje, impresión, alimentos y productos farmacéuticos.
Características principales
✔ Salida LED de alta potencia
Proporciona un brillo significativamente mayor para tareas de inspección desafiantes.
✔ Disipación de calor eficiente
La carcasa de aluminio garantiza un funcionamiento estable durante el uso continuo.
✔ Integración mecánica flexible
Admite diversas configuraciones de montaje para sistemas de visión por máquina.
✔ Listo para inspección de alta velocidad
Diseñado para cámaras de barrido de línea y aplicaciones de línea de producción.
✔ Amplia compatibilidad de aplicaciones
Adecuado para la inspección de LCD, PCB, impresión y embalaje.
Aplicaciones
- Inspección de pantalla LCD / TP
- PCB & Inspección de circuitos
- Inspección de circuitos LTO
- Detección de defectos de superficie en impresión
- Inspección de embalaje de alimentos
- Inspección de embalaje farmacéutico
- Inspección visual de línea de producción
Especificaciones
| Modelo | Área de luz (mm) | Cons. de potencia (W) | Longitud (mm) | Ancho (mm) | Altura (mm) |
|---|---|---|---|---|---|
| VT-LT3-LiN+100 | 100 × 17 | - | 143 | 58 | 90.1 |
| VT-LT3-LiN+168 | 168 × 17 | 48 | 211 | 58 | 101.6 |
| VT-LT3-LiN+200 | 200 × 17 | - | 243 | 58 | 90.1 |
| VT-LT3-LiN+300 | 300 × 17 | 96 | 343 | 58 | 92.5 |
| VT-LT3-LiN+400 | 400 × 17 | 129.6 | 443 | 58 | 92.5 |
| VT-LT3-LiN+500 | 500 × 17 | 172.8 | 543 | 58 | 92.5 |
| VT-LT3-LiN+600 | 600 × 17 | 216 | 643 | 58 | 92.5 |
| VT-LT3-LiN+650 | 650 × 17 | 259.2 | 693 | 58 | 90.1 |
| VT-LT3-LiN+700 | 700 × 17 | - | 770 | 58 | 90.1 |
| VT-LT3-LiN+800 | 800 × 17 | 336 | 870 | 58 | 90.1 |
| VT-LT3-LiN+900 | 900 × 17 | 384 | 970 | 58 | 90.1 |
| VT-LT3-LiN+1000 | 1000 × 17 | 393.6 | 1070 | 58 | 90.1 |
| VT-LT3-LiN+1100 | 1100 × 17 | 432 | 1170 | 58 | 90.1 |
| VT-LT3-LiN+1200 | 1200 × 17 | 480 | 1270 | 58 | 90.1 |
| VT-LT3-LiN+1800 | 1800 × 17 | 518.4 | 1870 | 58 | 90 |
| VT-LT3-LiN+2200 | 2200 × 17 | 778 | 2270 | 58 | 90 |
| VT-LT3-LiN+3400 | 3400 × 17 | 952 | 3470 | - | 91 |
| Tensión de entrada | 48 VDC |
| Conector |
ZHQCN-19M-6H
|
|
Polaridad
|
1:(Fuente de luz +), 2: (Fuente de luz -), 3:(Ventilador +), 4:(Ventilador -), 5:(R +), 6:(R -)
|
|
Longitud del cable
|
/
|
|
Módulo auxiliar
|
VT-LT3-PiC Kit
|
|
Entorno de funcionamiento(interior)
|
Temperatura: 0~40℃
Humedad: 20% a 85% HR (sin condensación)
|
|
Vida útil
|
Blanco: 30,000 h, Rojo: 60,000 h
(Depende del entorno de funcionamiento, no es una garantía) |
|
Material de la carcasa
|
Aleación de aluminio, Resina
|
Estructura de iluminación
Especificaciones del controlador de fuente de línea
| N.º de modelo | Modo de control | Tensión de salida | Potencia de salida | Corriente | Canal |
|---|---|---|---|---|---|
| VT-LT3-48600PWLIN-1 | Corriente constante | 48V | ≤600W | Total: 12A Individual: 6A | 1 |
| VT-LT3-48800PWLIN-1 | Corriente constante | 48V | <800W | 14A | 1 |
| VT-LT3-481200PWLIN-1 | Corriente constante | 48V | ≤1200W | Total: 24A Individual: 12A | 1 |
Color de emisión, clasificación IP, método de refrigeración, longitud de la superficie emisora, etc. personalizables
