Q1: What is the BTL-150M Series telecentric lens used for?
A: The BTL-150M Series is designed for precision machine vision inspection, semiconductor manufacturing, metrology, and automated optical inspection (AOI) where high measurement accuracy is required.
Q2: What is the advantage of the 90° turning optical design?
A: The 90° folded optical path allows the lens to fit into compact or space-constrained inspection systems, making it easier to integrate into automated equipment without sacrificing optical performance.
Q3: What sensor size does this telecentric lens support?
A: The lens supports image sensors up to Φ67.6mm, making it compatible with many large-format industrial cameras.
Q4: What working distance options are available?
A: The BTL-150M Series offers multiple working distances, including 288mm, 330mm, 338mm, 372mm, and 465mm, providing flexibility for different machine vision system designs.
Q5: Why choose a telecentric lens for precision measurement?
A: Telecentric lenses minimize perspective error and maintain constant magnification, providing highly accurate measurements regardless of small object height variations.
Q6: What industries commonly use this lens?
A: It is widely used in semiconductor inspection, electronics manufacturing, precision metrology, wafer inspection, and industrial automation.
Q7: What optical performance does the BTL-150M Series offer?
A: The lens delivers MTF30 greater than 100 lp/mm, ensuring excellent sharpness, high contrast, and reliable detection of fine features and defects.
Q8: Is this lens suitable for large-format machine vision cameras?
A: Yes. Its support for Φ67.6mm sensors makes it ideal for large-format, high-resolution imaging systems.
Estimated Delivery Time
Ship To Detecting...
Delivery: -
Descripción
Descripción del producto

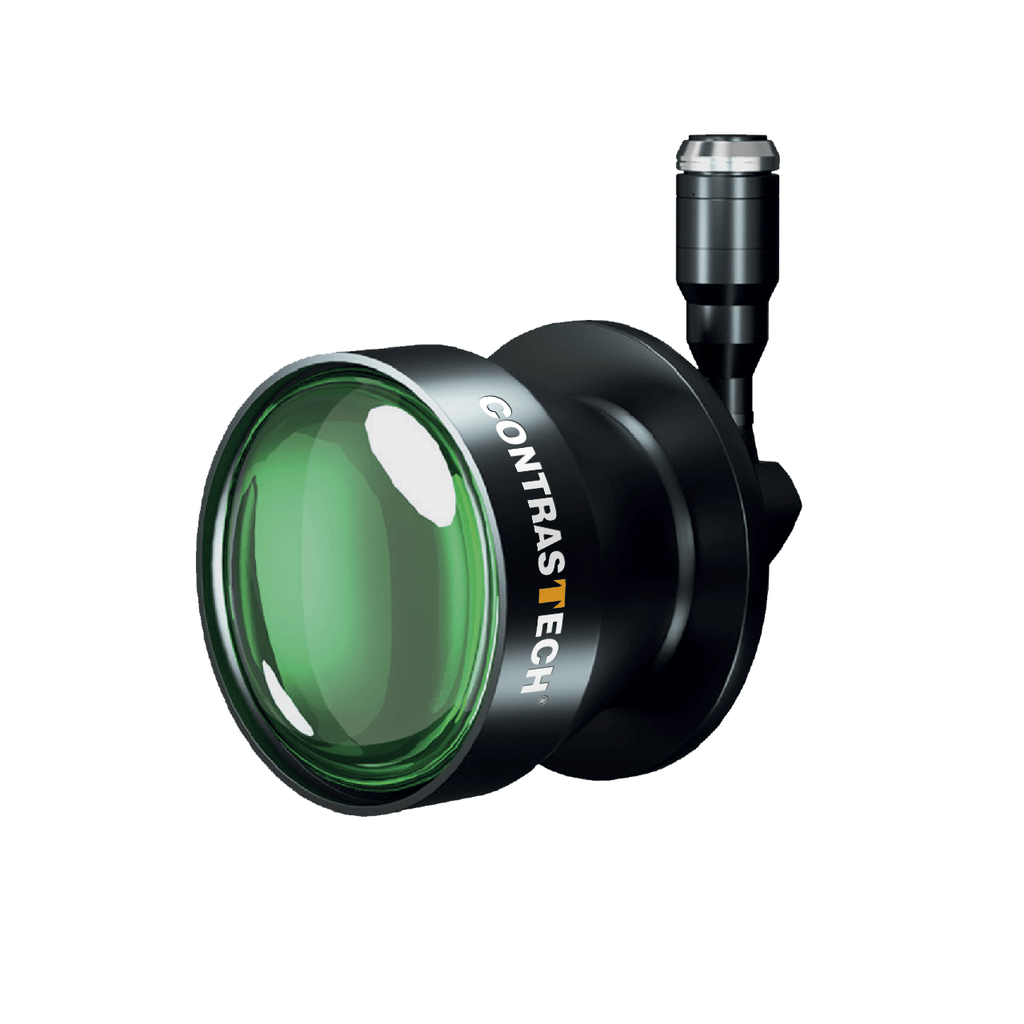

Giro de 90° Lente telecentrica para sistemas de visión de máquina con espacio limitado
La serie BTL-150M es una lente telecentrica de alto rendimiento con giro de 90°, diseñada para aplicaciones de visión de máquina de precisión donde el espacio de instalación es limitado. Su camino óptico plegado permite una integración flexible en equipos de automatización compactos, sistemas de inspección multieje y entornos de producción confinados, sin comprometer la precisión de la imagen.
Con soporte para sensores de imagen de hasta Φ67.6mm, la serie BTL-150M es ideal para cámaras industriales de gran formato que requieren un amplio campo de visión y un alto rendimiento de resolución. Las múltiples opciones de distancia de trabajo (WD), desde 288mm hasta 465mm, ofrecen mayor flexibilidad para el diseño del sistema y la optimización del diseño óptico.
Con MTF30 >100 lp/mm, la lente ofrece una nitidez de imagen excepcional, alto contraste y una reproducción precisa de bordes, lo que la hace ideal para la inspección de semiconductores, la metrología de precisión, la medición de obleas y otras exigentes aplicaciones de visión de máquina.
Características principales
✔ Diseño óptico plegado de 90°
Optimizado para sistemas de visión de máquina con espacio de instalación limitado.
✔ Soporta sensores grandes de hasta Φ67.6mm
Compatible con cámaras industriales de gran formato para imágenes de alta resolución.
✔ Múltiples opciones de distancia de trabajo
Disponible en 288mm, 330mm, 338mm, 372mm y 465mm para una integración flexible.
✔ Alta resolución óptica
MTF30 >100 lp/mm para la detección y medición precisa de características.
✔ Imagen telecentrica
Reduce el error de perspectiva y mejora la precisión de la medición.
Aplicaciones ideales
- Inspección de semiconductores
- Oblea & Inspección de diodos
- Inspección de paquetes de IC
- Inspección de marcos de pines
- Metrología de precisión
- Fabricación de electrónica
- Inspección óptica automática (AOI)
- Medición de visión de máquina
Especificaciones
Lente telecentrica de giro de 90 grados, montaje M72, Φ67.6mm
| Modelo | FOV | Mag. | WD | F/# | MTF30 |
|---|---|---|---|---|---|

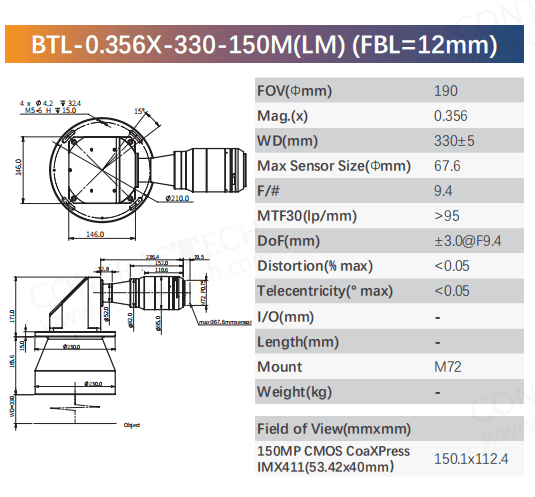

| BTL-0.356X-330-150M(LM) (FBL=12mm) | Φ190mm | 0.356x | 330mm±5 | F9.4 | >95lp/mm |
|

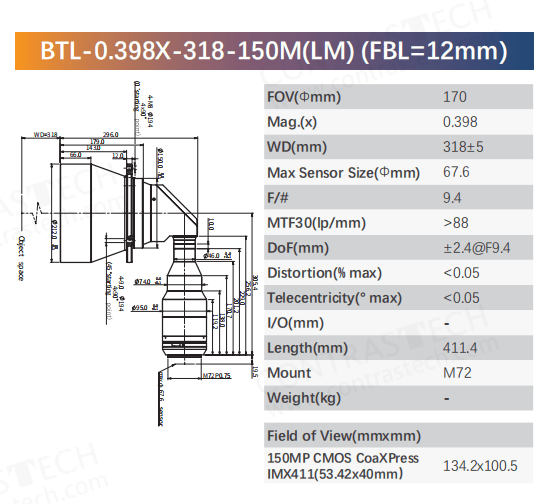

BTL-0.398X-318-150M(LM) (FBL=12mm)
|
Φ170mm |
0.398x
|
318mm±5
|
F9.4 |
>88lp/mm
|

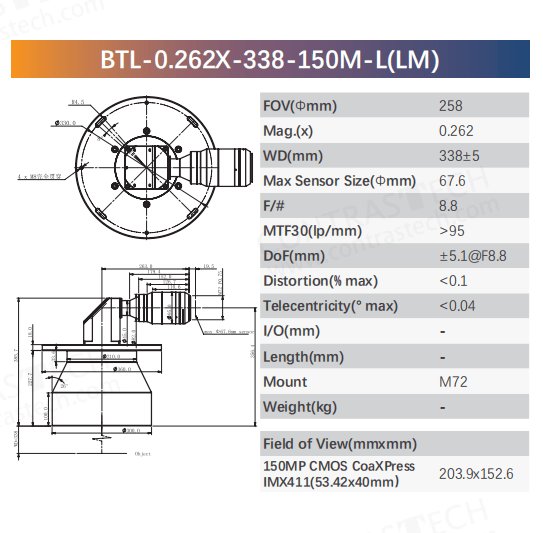

| BTL-0.262X-338-150M-L(LM) | Φ258mm | 0.262x | 338mm±5 | F8.8 | >95lp/mm |

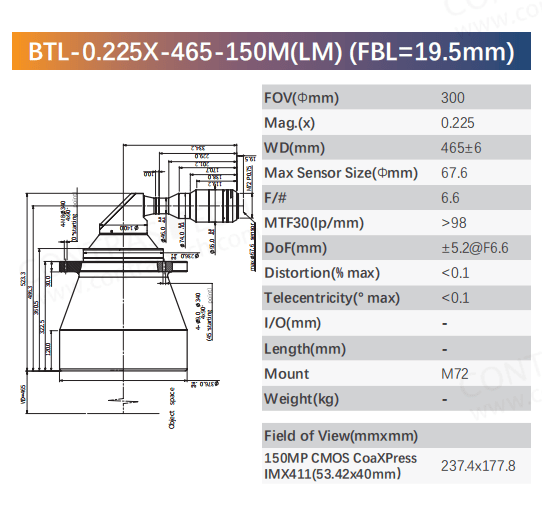

| BTL-0.225X-465-150M(LM) (FBL=19.5mm) | Φ300mm | 0.225x | 465mm±6 | F6.6 | >98lp/mm |
| BTLO3-67-R9E | Φ67mm | 0.303x | 410mm±3 | F6.2 | >100lp/mm |
