Q1: What is a square bar LED light used for in machine vision?

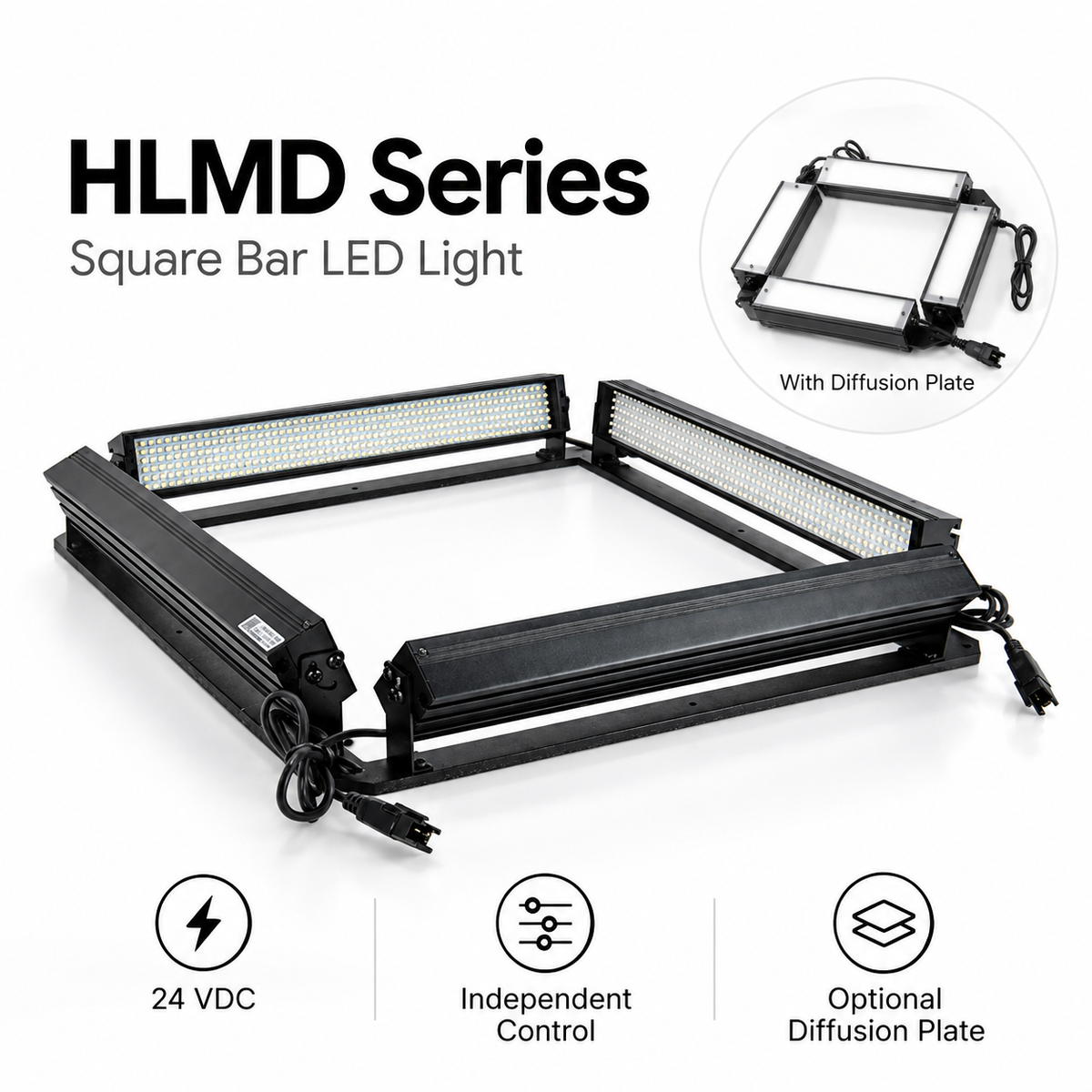

A square bar LED light provides four-sided illumination for industrial inspection. It is suitable for IC chip OCR, fiducial mark detection, flat material inspection, and automated optical inspection.
Q2: Does the HLMD Series support bright field and dark field lighting?
Yes. The HLMD Series features adjustable lighting angles, allowing direct bright field and oblique dark field illumination for different inspection requirements.
Q3: Can the four LED bars be controlled independently?
Yes. The four LED bars support independent control, enabling flexible lighting configurations for machine vision applications.
Q4: What sizes are available for the HLMD Series?
The HLMD Series offers seven standard lighting area sizes, ranging from 40 × 40 mm to 386 × 386 mm.
Q5: How can glare be reduced when inspecting reflective surfaces?
An optional diffusion plate can be mounted in front of the LEDs to soften illumination and help reduce glare on reflective surfaces.
Estimated Delivery Time
Ship To Detecting...
Delivery: -
Beschreibung
Die HLMD-Serie 24 VDC Quadratische Balkenleuchten bieten robuste und gleichmäßige Beleuchtung für präzise Inspektionsaufgaben. Mit einem quadratischen Balkendesign, hoher Helligkeit und anpassbaren Konfigurationen sind sie ideal für Anwendungen wie die Erkennung von Oberflächendefekten, die Sortierung von Produkten und Inspektionen auf Montagestraßen. Kompakt und vielseitig gewährleisten sie eine nahtlose Integration.
Merkmale
■ Anordnung von vier Hochleistungs-Balken-LEDs.

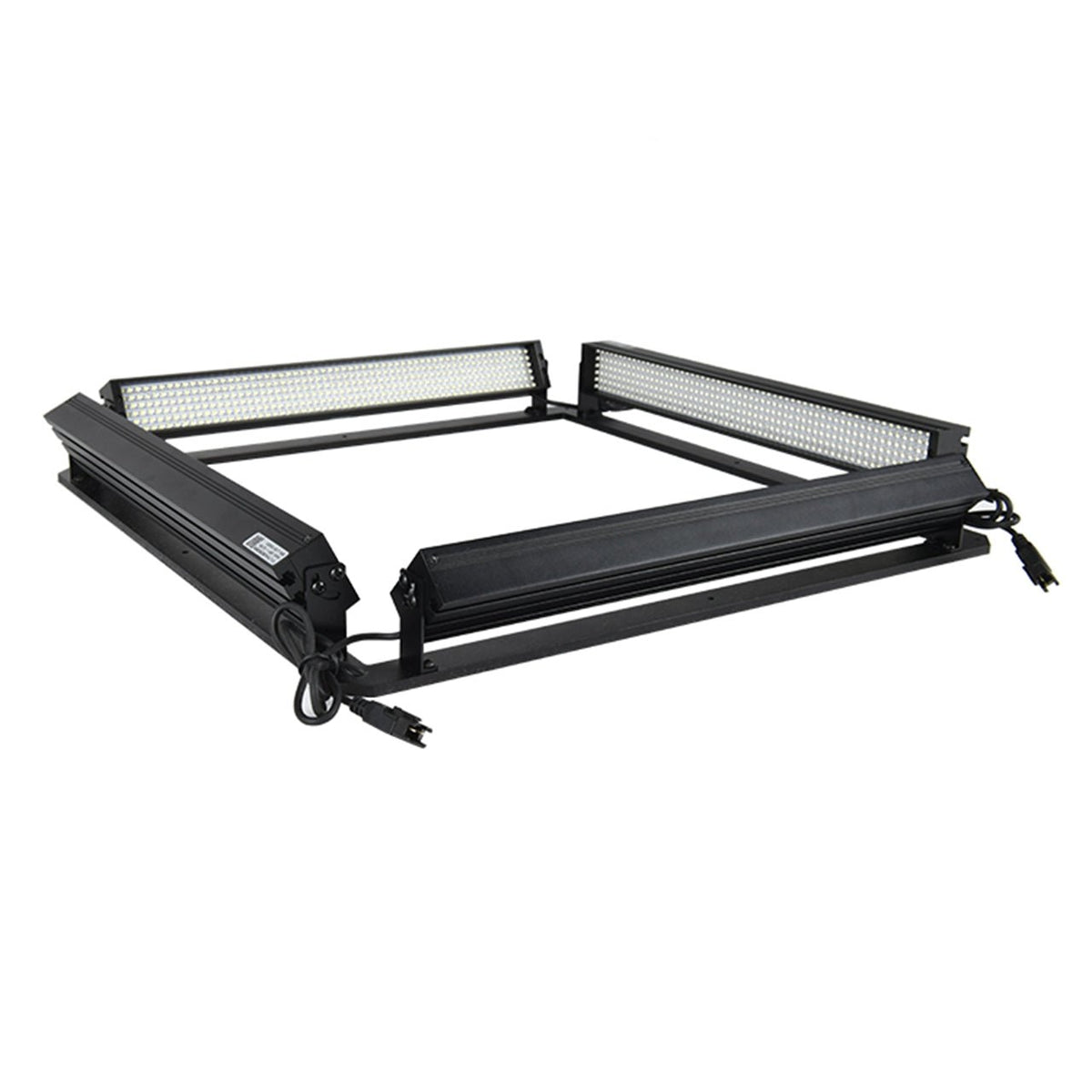

■ Optimale direkte Auflicht- oder schräge Dunkellichtbeleuchtung aus einstellbaren Winkeln.
■ Kann unabhängig gesteuert werden
Anwendungen
■ OCR auf IC-Chips.
■ Lokalisierung des MARK-Punkts.
■ Verschiedene Inspektionen von großflächigem flachem Material.
Gemeinsame Spezifikationen
| Eingangsspannung | 24 VDC |
| Stecker | SMR-03V-B |
|
Wellenlängenbereich
|
Rot: 620-630nm; Blau: 465-475nm; Grün: 515-530nm; |
|
Farbtemperatur (weiß)
|
6000-7500K
|
| Betriebsumgebung (innen) | Temperatur: 0~40℃ Luftfeuchtigkeit: 20% bis 85% rF (ohne Kondensation) |
| Lebensdauer | Weiß: 30.000 Std., Rot: 60.000 Std. (Hängt von der Betriebsumgebung ab, keine Garantie) |
|
Gehäusematerial
|
Aluminiumlegierung, Harz |

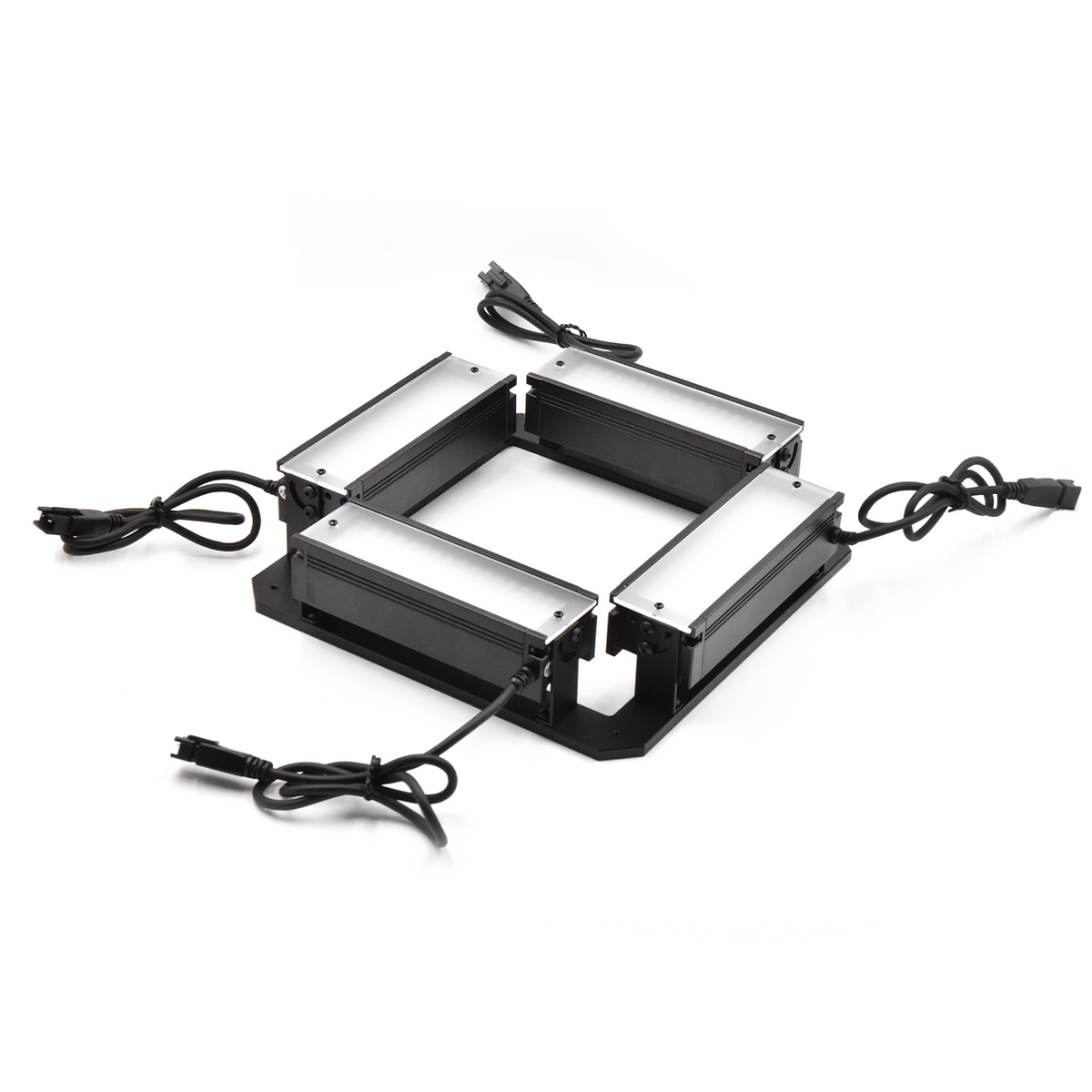

Optionales Zubehör: Streuscheibe
Zur Montage vor der LED-Beleuchtung. Wird verwendet, um die Lichtausgabe zu weichen, um so die Blendung auf spiegelnden Oberflächen zu reduzieren.
Beleuchtungsstruktur
Emissionsfarbe, IP-Schutzart, Kühlungsart, Emissionsflächenlänge usw. anpassbar
