Q1: What is the Mars245MS used for?
A: It is designed for ultra high-resolution industrial inspection, including semiconductor wafers, display panels, and precision metrology applications.
Q2: What is the resolution of this camera?
A: It delivers 245MP resolution (19200 × 12800 pixels) for extremely detailed imaging.
Q3: What sensor does it use?
A: The camera uses the Sony IMX811 rolling shutter CMOS sensor, optimized for large-format imaging.
Q4: What interface does it support?
A: It uses a CoaXPress-12 interface, enabling high-bandwidth and low-latency image transmission.
Q5: What is the frame rate?
A: The camera operates at 12.4 fps, optimized for static and slow-moving high-precision inspection.
Q6: What lens mount is used?
A: It features an M72 lens mount, compatible with high-end industrial optics.
Q7: Does the camera include image processing?
A: Yes, it has a built-in ISP algorithm for noise reduction, sharpening, and image enhancement.
Q8: What industries use this camera?
A: It is widely used in semiconductor, FPD, aerospace, PCB inspection, and scientific imaging industries.
Estimated Delivery Time
Ship To Detecting...
Delivery: -
Beschreibung
Produktbeschreibung
Ultra-Hochauflösende 245MP CoaXPress-12 Industriekamera für Präzisionsmesstechnik und großflächige Inspektion

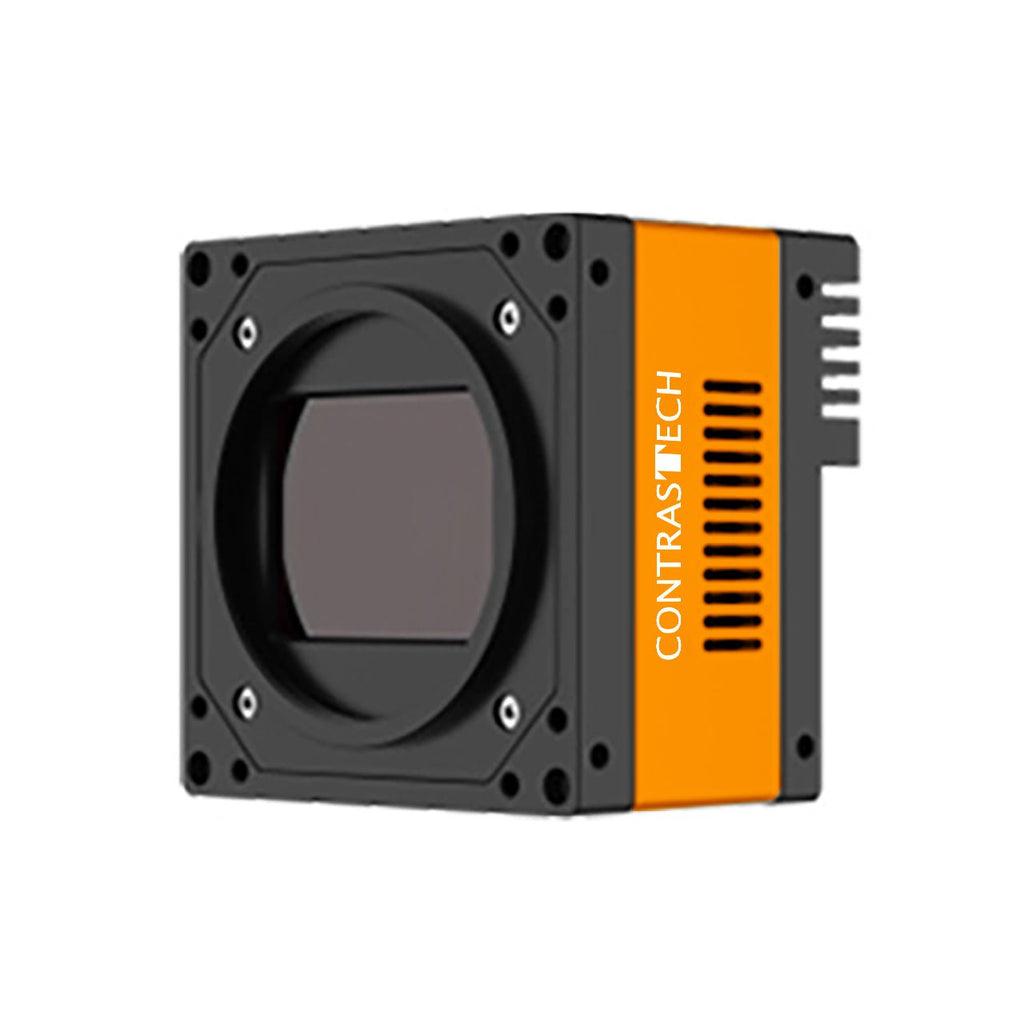

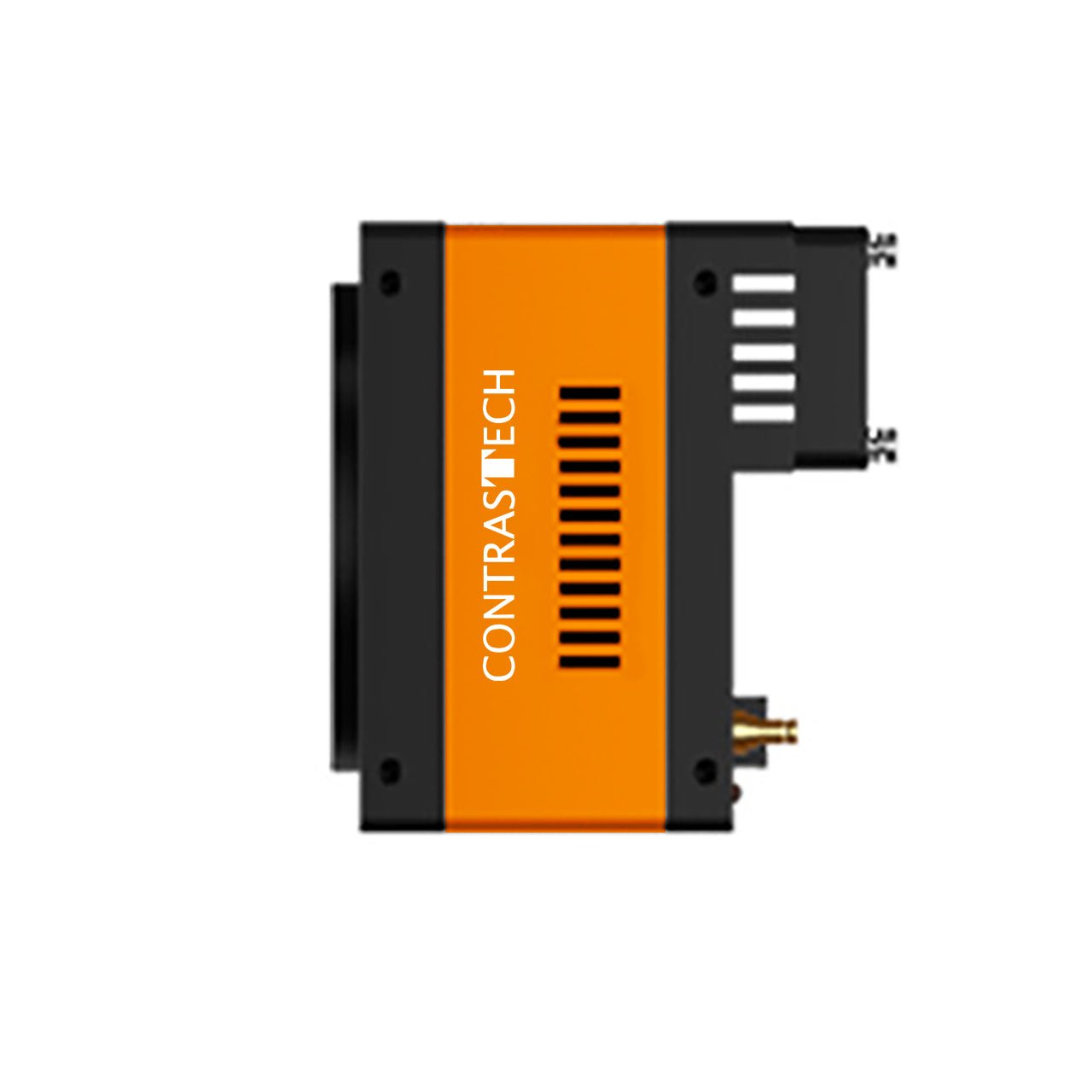

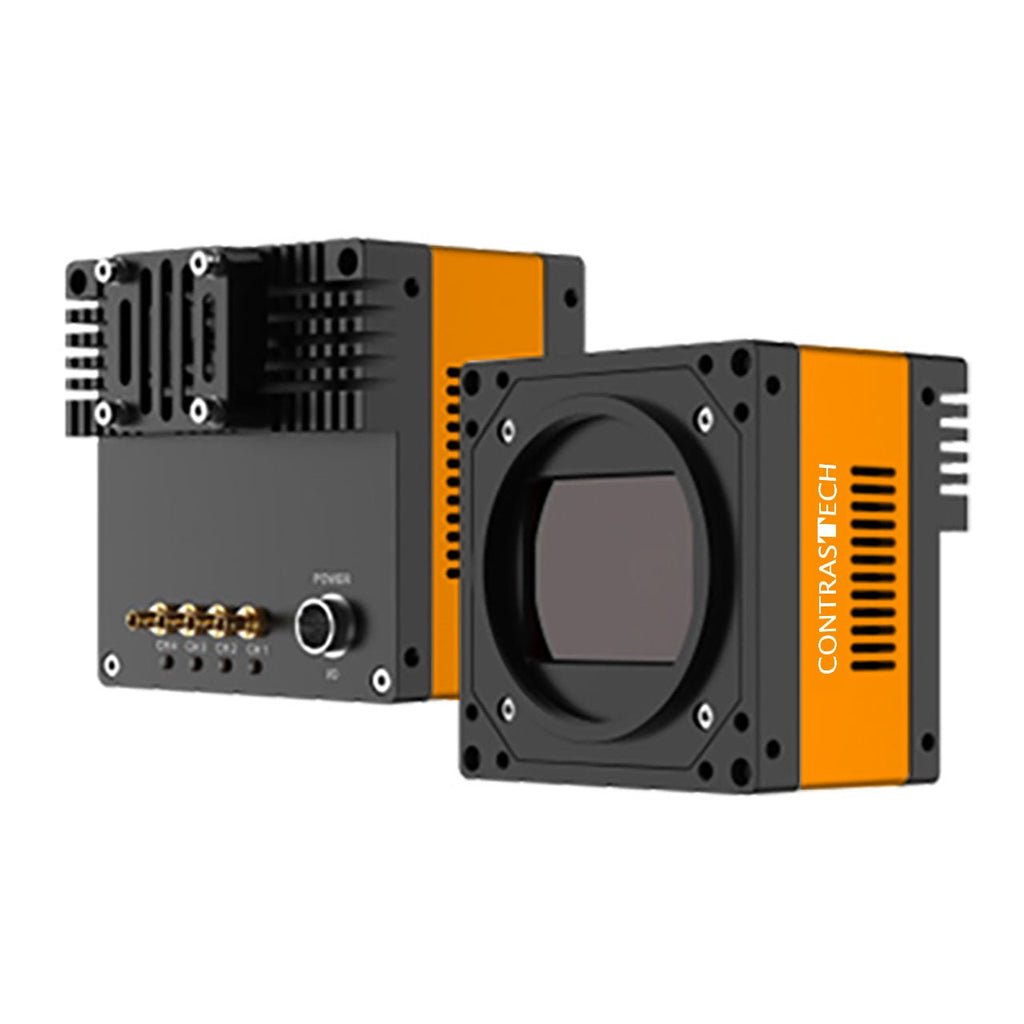

Die Mars245MS-2XM/C-M72 ist eine Industriekamera der nächsten Generation mit 245MP Ultra-Hochauflösung, basierend auf dem Sony IMX811 Rolling-Shutter-CMOS-Sensor. Mit einer Auflösung von 19200 × 12800 Pixeln und einem großen Sensorformat von 53,95 × 35,97 mm liefert sie extrem detaillierte Bildgebung für fortschrittliche Machine-Vision-, Messtechnik- und wissenschaftliche Anwendungen.
Durch die Unterstützung der CoaXPress-12 Hochgeschwindigkeits-Schnittstellentechnologie stellt die Kamera eine stabile, latenzarme Übertragung großer Bilddatenmengen sicher, was sie für großflächige Inspektionssysteme geeignet macht, in denen Präzision und Durchsatz entscheidend sind.
Mit einer Bildwiederholrate von 12,4 fps ist sie für hochdetaillierte statische oder langsam bewegte Inspektionsaufgaben wie Wafer-Inspektion, Flachbildschirm-Analyse und Präzisionsmesssysteme optimiert. Integrierte ISP-Algorithmen verbessern die Bildqualität, indem sie den Kontrast erhöhen, das Rauschen reduzieren und den Dynamikbereich optimieren.
Der M72-Objektivanschluss gewährleistet die Kompatibilität mit hochklassiger Industrieelektronik und sorgt für maximale Bildleistung in anspruchsvollen Umgebungen.
Hauptmerkmale
✔ 245MP Ultra-Hochauflösende Bildgebung
Liefert extrem feine Details für die großflächige Inspektion.
✔ Sony IMX811 CMOS-Sensor
Hochleistungs-Rolling-Shutter-Sensor mit großer Bildfläche.
✔ CoaXPress-12 Hochgeschwindigkeits-Schnittstelle
Ermöglicht eine stabile Datenübertragung im Multi-Gigabit-Bereich.
✔ Integrierte ISP-Verarbeitung
Verbessert die Bildqualität durch Rauschunterdrückung und Schärfung.
✔ Großes Sensorformat (53,95 × 35,97 mm)
Ermöglicht hochauflösende Bildgebung mit weitem Sichtfeld.
Ideale Anwendungen
- Halbleiter-Wafer-Inspektion
- Flachbildschirm-Inspektion
- Fotomaske & Lithografie-Inspektion
- Messtechnik für Luft- und Raumfahrtkomponenten
- Präzisionswissenschaftliche Bildgebung
- PCB-Vollfeld-Inspektion
- AOI-Inspektion
- Industrielle Qualitätskontrollsysteme
Spezifikationen
| Modell | Mars245MS-12XM / Mars245MS-12XC |
| Auflösung | 19200 × 12800 |
| Bildwiederholrate | 12,4 fps |
| Sensortyp | Sony IMX811 CMOS (64,84 mm) |
| Pixelgröße | 2,81 × 2,81 μm |
| Bit-Tiefe | 12-bit |
| Mono / Farbe | Mono / Farbe (Bayer RG) |
| Verschlusstyp | Rolling Shutter |
| SNR | 44,07 dB |
| Dynamikbereich | 71,7 dB |
| Bildformat | Mono8 / Mono10 / Mono12 / Bayer RG8 / RG10 / RG12 |
| ROI | Unterstützt |
| Spiegeln (X/Y) | Unterstützt |
| SPC | Unterstützt |
| Belichtungszeit | 62 μs – 60 s |
| Datenschnittstelle | CoaXPress-12 (CXP-12) |
| Stromverbrauch | 30 W |
| Objektivanschluss | M72 × 0,75 |
Objektivspezifikationen
Variabler Blende M72 150MP Telezentrisches Objektiv
| Modell | Koaxial | WD | Vergr. | FOV |
| BTLM-7.5X-49-Q667(1A) | Nein | 49mm | 0,75x | 8,9mm |
| BTLM-7.5X-49D-Q667(IA) | Ja | 49mm | 0,75x | 8,9mm |
Standard M72 150MP Objektiv
| Modell | EFL | Vergr. | WD |
|---|---|---|---|
| VT-LEN72-5545MP150 | 55mm | 0,01x–0,5x | 98mm–∞ |
| VT-LEN72-9040MP150 | 90mm | 0,08x–0,14x | 722–1229mm |
| VT-LEN72-11635MP150 | 116mm | 0,93x–1,07x | 176–192mm |
| VTL-8035-0.3X-FB1955 | 80mm | 0,3x | 280mm–∞ |
| VTL-8035-0.3X-FB465 | 80mm | 0,3x | 280mm–∞ |
| VTL-8035-0.3X-FB318 | 80mm | 0,3x | 280mm–∞ |
Warum Telezentrisches Objektiv bei der AOI-Inspektion?
| Standardobjektiv | Telezentrisches Objektiv |
|---|---|
| Perspektivische Verzerrung (nah-groß, fern-klein) | Keine perspektivische Verzerrung |
| Vergrößerung ändert sich mit dem Abstand | Konstante Vergrößerung |
| Nicht geeignet für Messungen | Für Präzisionsmesstechnik konzipiert |
