Q1: What is the BTL-118 Series used for?
A: It is designed for precision metrology, semiconductor inspection, and industrial machine vision applications requiring ultra-low distortion imaging.
Q2: What is a bi-telecentric lens?
A: A bi-telecentric lens maintains constant magnification from both object and image side, ensuring highly accurate and repeatable measurements.
Q3: What is the magnification range of this lens?
A: The BTL-118 Series supports a wide magnification range from 0.030X to 0.346X, suitable for various inspection tasks.
Q4: What is the distortion level of this lens?
A: The lens achieves less than 0.1% distortion, ensuring high-precision geometric accuracy.
Q5: What sensor size is supported?
A: It supports 1/1.8" sensors with a maximum image circle of Φ9.0mm.
Q6: What mount type does this lens use?
A: It uses a standard C-Mount interface, compatible with most industrial area scan cameras.
Q7: What is the benefit of high telecentricity?
A: High telecentricity (<0.1°) ensures stable magnification and eliminates perspective errors, improving measurement accuracy.
Q8: What industries commonly use this lens?
A: It is widely used in semiconductor manufacturing, electronics inspection, metrology systems, and automation quality control.
Estimated Delivery Time
Ship To Detecting...
Delivery: -
Description
وصف المنتج

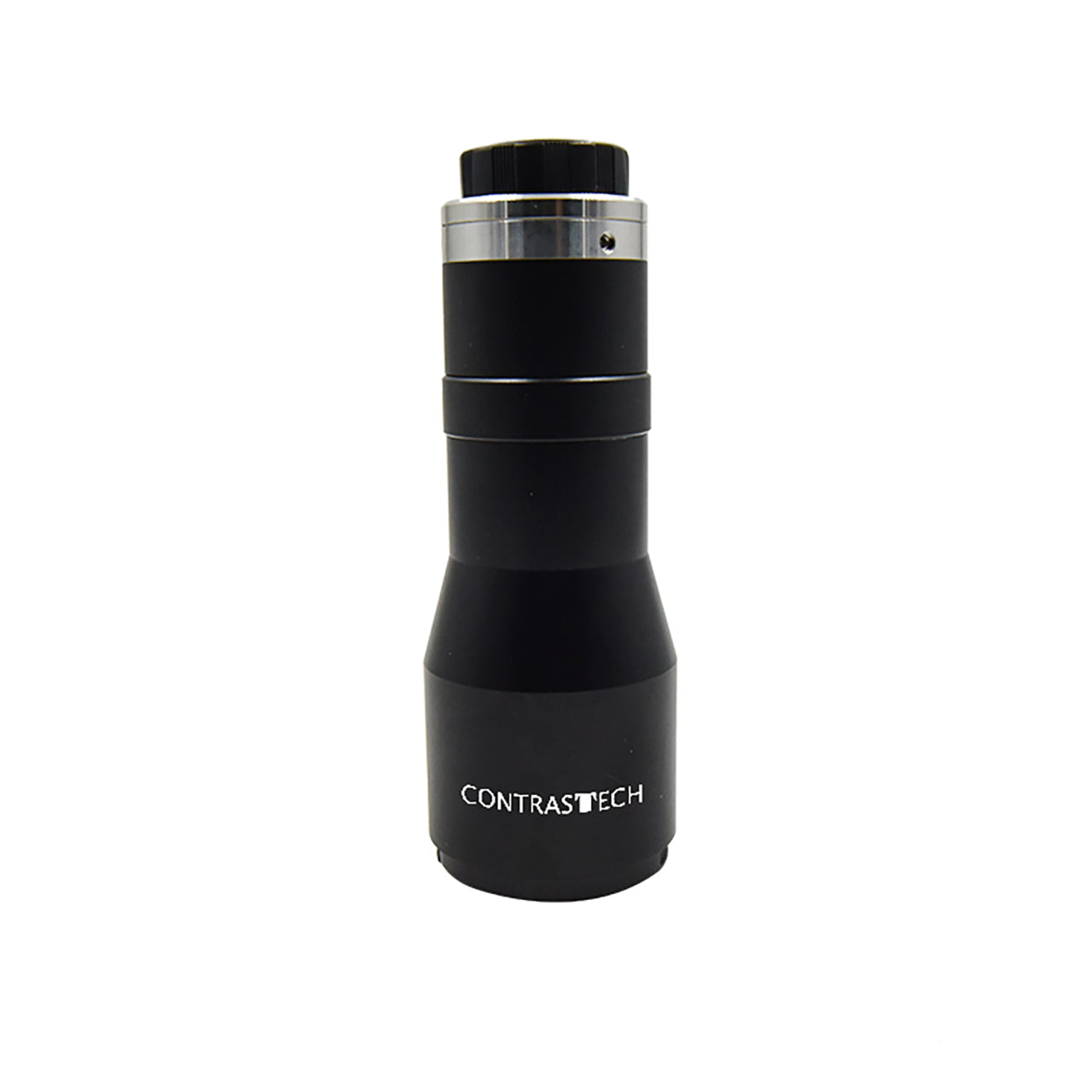

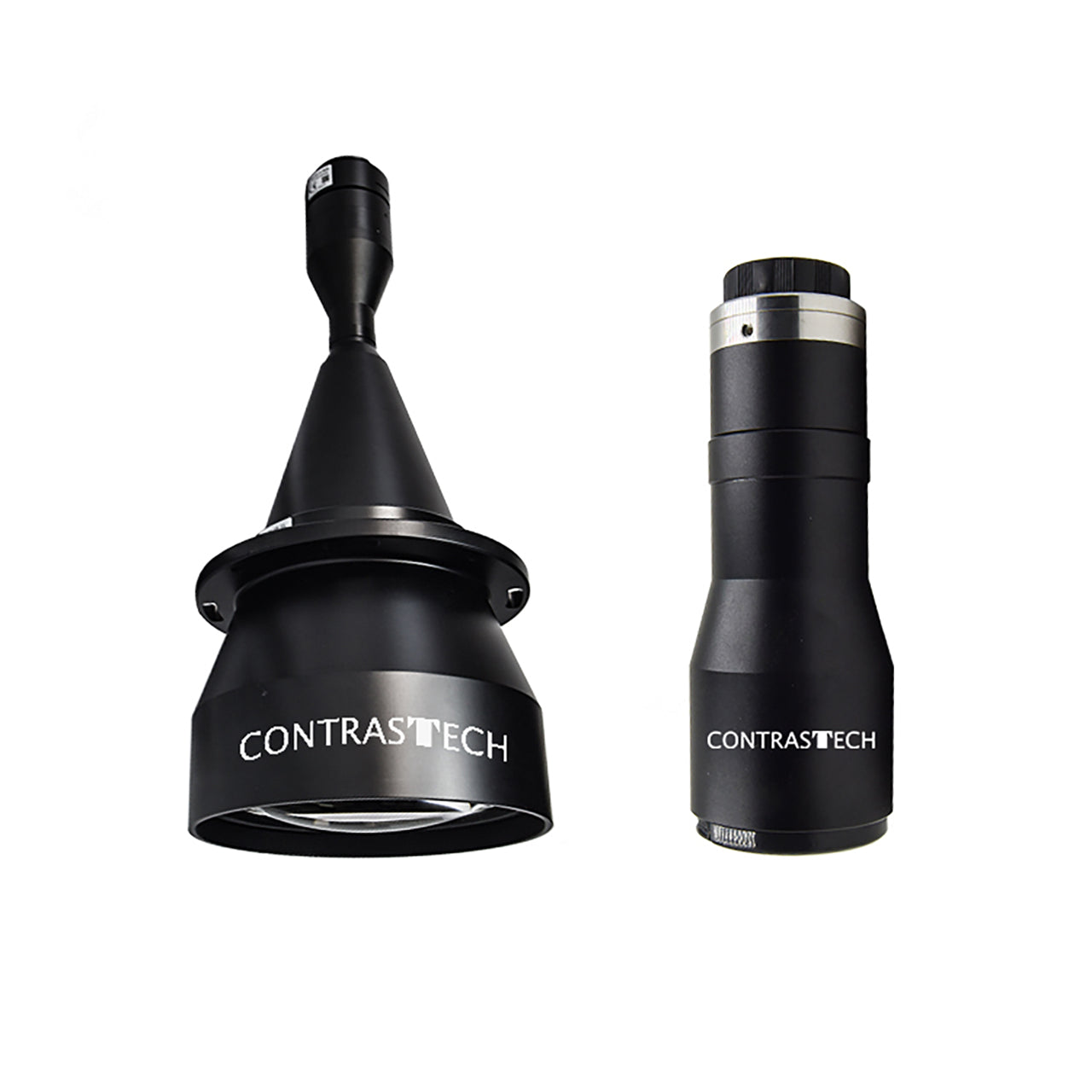

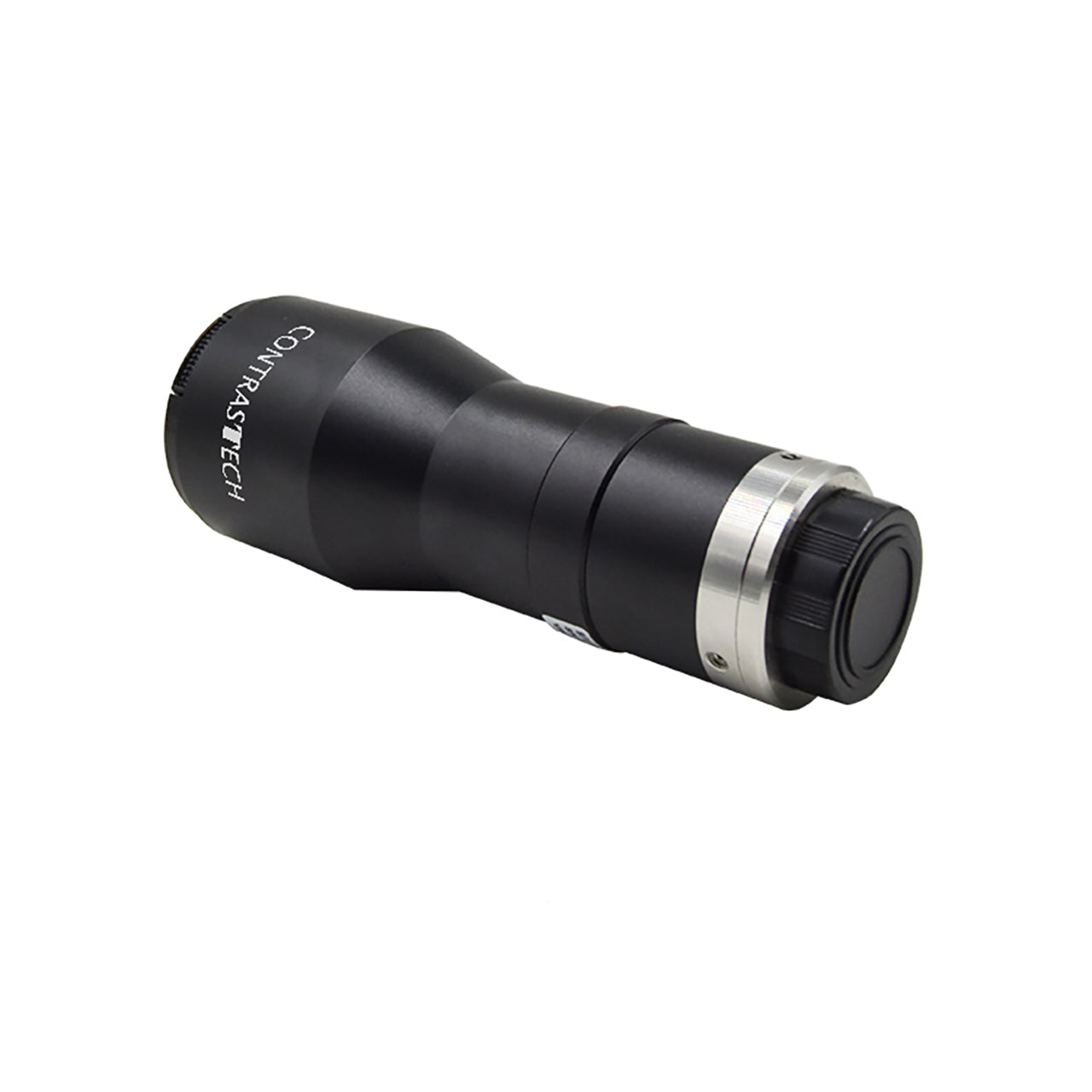

عدسة ثنائية التيليسنتريك عالية الدقة للقياس الصناعي ورؤية الآلات
صُممت عدسات BTL-118 ثنائية التيليسنتريك لتطبيقات رؤية الآلات والقياسات عالية الدقة التي تتطلب تشويشاً منخفضاً للغاية ودقة قياس مستقرة. مع دعم نطاق تكبير يتراوح من 0.030X إلى 0.346X، توفر هذه العدسات أداء تصوير متسق عبر مجال الرؤية بأكمله.
بفضل التصميم البصري ثنائي التيليسنتريك، تضمن سلسلة BTL-118 خطأ منظوراً ضئيلاً وقياسات قابلة للتكرار بشكل عالٍ، مما يجعلها مثالية لأنظمة الفحص الصناعي حيث تكون الدقة حاسمة. تدعم العدسة مستشعرات بحجم 1/1.8" بحجم صورة يصل إلى Φ9.0mm وهي متوافقة مع كاميرات المسح المساحي بتركيب C-Mount.
تتميز بتشويش <0.1% وتيليسنتريك <0.1°، توفر العدسة تجانساً للصورة من الحافة إلى الحافة واستقرار قياس استثنائي حتى في بيئات الإنتاج الصعبة.
الميزات الرئيسية
✔ تصميم بصري ثنائي التيليسنتريك
يضمن تشويشاً منخفضاً للغاية ودقة قياس عالية.
✔ تشويش منخفض للغاية (<0.1%)
يوفر تصويراً هندسياً دقيقاً لتطبيقات القياس.
✔ تيليسنتريك عالية (<0.1°)
يحافظ على تكبير متسق عبر مجال الرؤية بأكمله.
✔ نطاق تكبير واسع (0.030X–0.346X)
مناسب لمتطلبات الفحص الدقيق المختلفة.
✔ توافق مع تركيب C-Mount
تكامل سهل مع كاميرات المسح المساحي الصناعية.
✔ مصممة لمستشعرات 1/1.8" (Φ9.0mm)
محسّمة لأنظمة التصوير عالية الدقة المدمجة.
التطبيقات المثالية
- القياس الدقيق
- فحص أشباه الموصلات
- قياس المكونات الإلكترونية
- الفحص البصري الآلي (AOI)
- مراقبة الجودة الصناعية
- أنظمة القياس الأبعادي
- أتمتة رؤية الآلات
- أنظمة المعايرة عالية الدقة
| الموديل |
WD(mm)
|
FOV(Φmm)
|
Mag.(x)
|
|---|---|---|---|
|
BTL-0.346X-73-118
|
73±1
|
26
|
0.346 |
|
BTL-0.25X-110-118
|
110±2
|
36 | 0.25 |
|
BTL-0.214X-118-118
|
118±3
|
42 | 0.214 |
|
BTL-0.188X-128-118
|
128±3
|
48 | 0.188 |
|
BTL-0.188X-138-118(LM)
|
138±3
|
48 | 0.188 |
|
BTL-0.161X-138-118(LM)
|
138±3
|
56 | 0.161 |
|
BTL-0.141X-158-118(LM)
|
158±3
|
64 | 0.141 |
|
BTL-0.125X-178-118(LM)
|
178±3
|
72 | 0.125 |
|
BTL-0.113XH-228-118(LM)
|
228±4
|
80 | 0.113 |
|
BTL-0.1X-208-118(LM)
|
208±3
|
90 | 0.1 |
|
BTL-0.09X-258-118(LM)
|
258±4
|
100 | 0.09 |
|
BTL-0.082X-263-118(LM)
|
263±4
|
110 | 0.082 |
|
BTL-0.075X-273-118(LM)
|
273±5
|
120 | 0.075 |
|
BTL-0.066X-288-118(LM)
|
288±5
|
136 | 0.066 |
|
BTL-0.06X-300-118(LM)
|
300±5
|
150 | 0.06 |
|
BTL-0.053X-318-118(LM)
|
318±5
|
170 | 0.053 |
|
BTL-0.047X-330-118(LM)
|
330±5
|
190 | 0.047 |
|
BTL-0.042X-372-118(LM)
|
372±5
|
216 | 0.042 |
|
BTL-0.038XH-410-118(LM)
|
410±6
|
240 | 0.038 |
|
BTL-0.035X-338-118(LM)
|
338±5
|
258 | 0.035 |
|
BTL-0.03XH-465-118(LM)
|
465±6
|
300 | 0.03 |
معلومات مهمة قبل الشراء
■ الطول البؤري الخلفي للموديل الذي يحمل علامة (LM) قابل للتعديل.
■ الوزن يختلف حسب مسافة العمل. إذا كان لديك أي أسئلة، لا تتردد في التواصل معنا!
