Q1: What is a square bar LED light used for in machine vision?
A square bar LED light provides four-sided illumination for industrial inspection. It is suitable for IC chip OCR, fiducial mark detection, flat material inspection, and automated optical inspection.
Q2: Does the HLMD Series support bright field and dark field lighting?
Yes. The HLMD Series features adjustable lighting angles, allowing direct bright field and oblique dark field illumination for different inspection requirements.
Q3: Can the four LED bars be controlled independently?
Yes. The four LED bars support independent control, enabling flexible lighting configurations for machine vision applications.
Q4: What sizes are available for the HLMD Series?
The HLMD Series offers seven standard lighting area sizes, ranging from 40 × 40 mm to 386 × 386 mm.
Q5: How can glare be reduced when inspecting reflective surfaces?
An optional diffusion plate can be mounted in front of the LEDs to soften illumination and help reduce glare on reflective surfaces.
Estimated Delivery Time
Ship To Detecting...
Delivery: -
Description

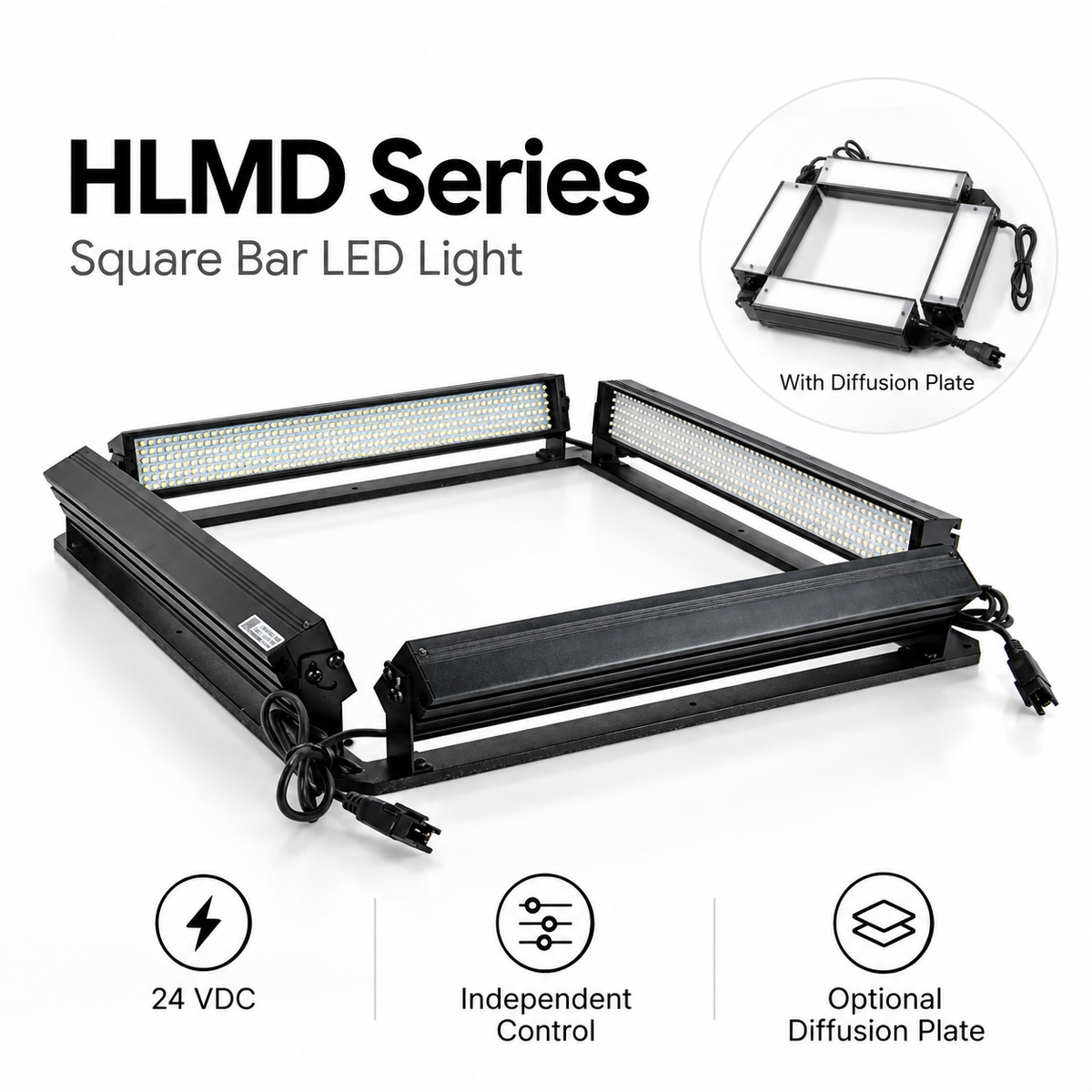

As Luzes de Tipo Barra Quadrada da Série HLMD 24 VDC fornecem iluminação robusta e uniforme para tarefas de inspeção precisas. Com um design de barra quadrada, alta luminosidade e configurações personalizáveis, são ideais para aplicações como deteção de defeitos de superfície, classificação de produtos e inspeções em linhas de montagem. Compactas e versáteis, garantem integração sem falhas.
Características
■ Arranjo de quatro LEDs de barra de alta intensidade.

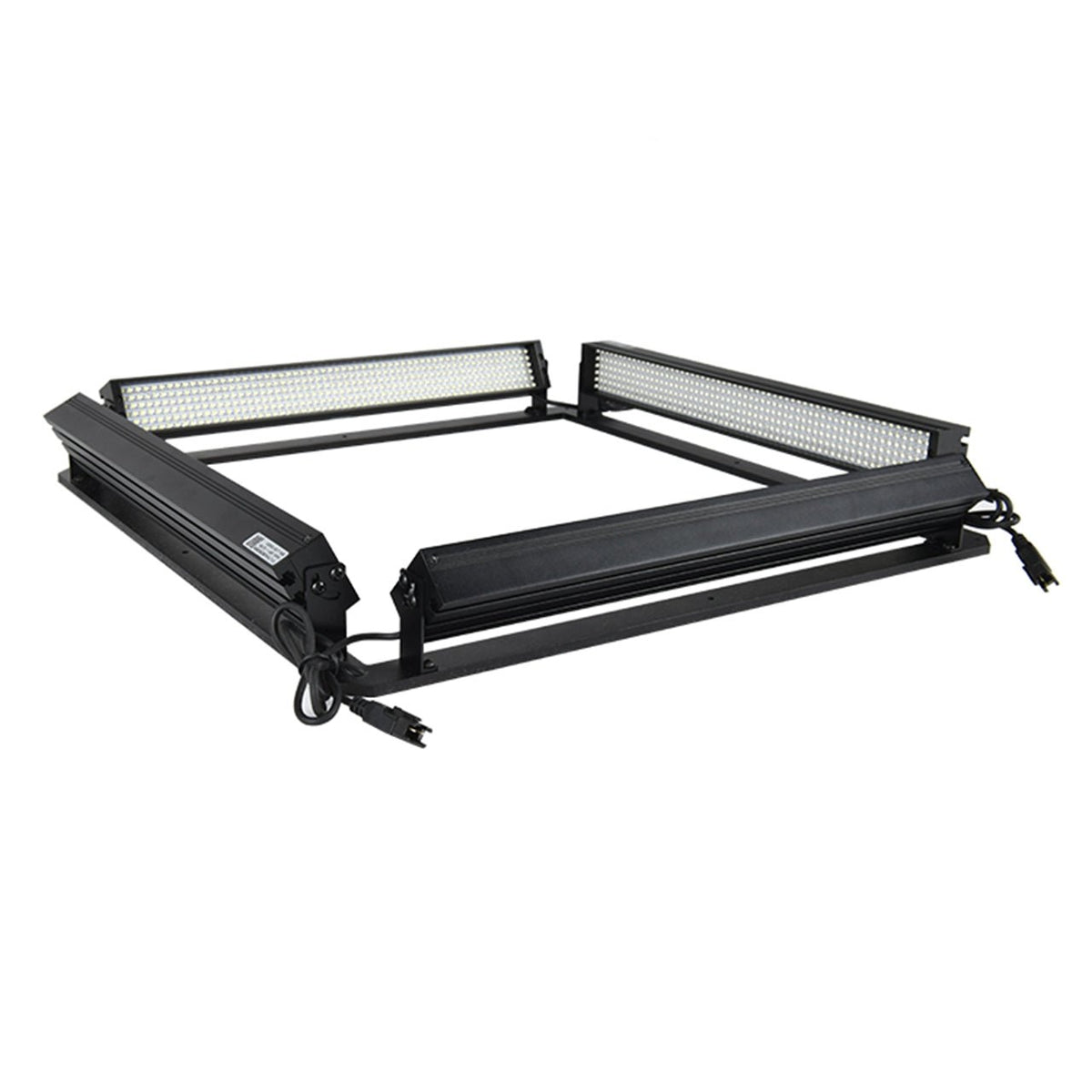

■ Iluminação direta de campo claro ou de campo escuro oblíqua otimizada a partir de ângulos ajustáveis.
■ Podem ser controladas independentemente
Aplicações
■ OCR em chips de CI.
■ Localização do ponto de MARCAÇÃO.
■ Várias inspeções de material plano de grande área.
Especificações Comuns
| Tensão de entrada | 24 VDC |
| Conector | SMR-03V-B |
|
Faixa de comprimento de onda
|
Vermelho: 620-630nm; Azul: 465-475nm; Verde: 515-530nm; |
|
Temperatura de cor (branco)
|
6000-7500K
|
| Ambiente de operação (interior) | Temperatura: 0~40℃ Humidade: 20% a 85% UR (sem condensação) |
| Vida útil | Branco: 30.000h, Vermelho: 60.000h (Depende do ambiente de operação, não é uma garantia) |
|
Material da carcaça
|
Liga de alumínio, Resina |

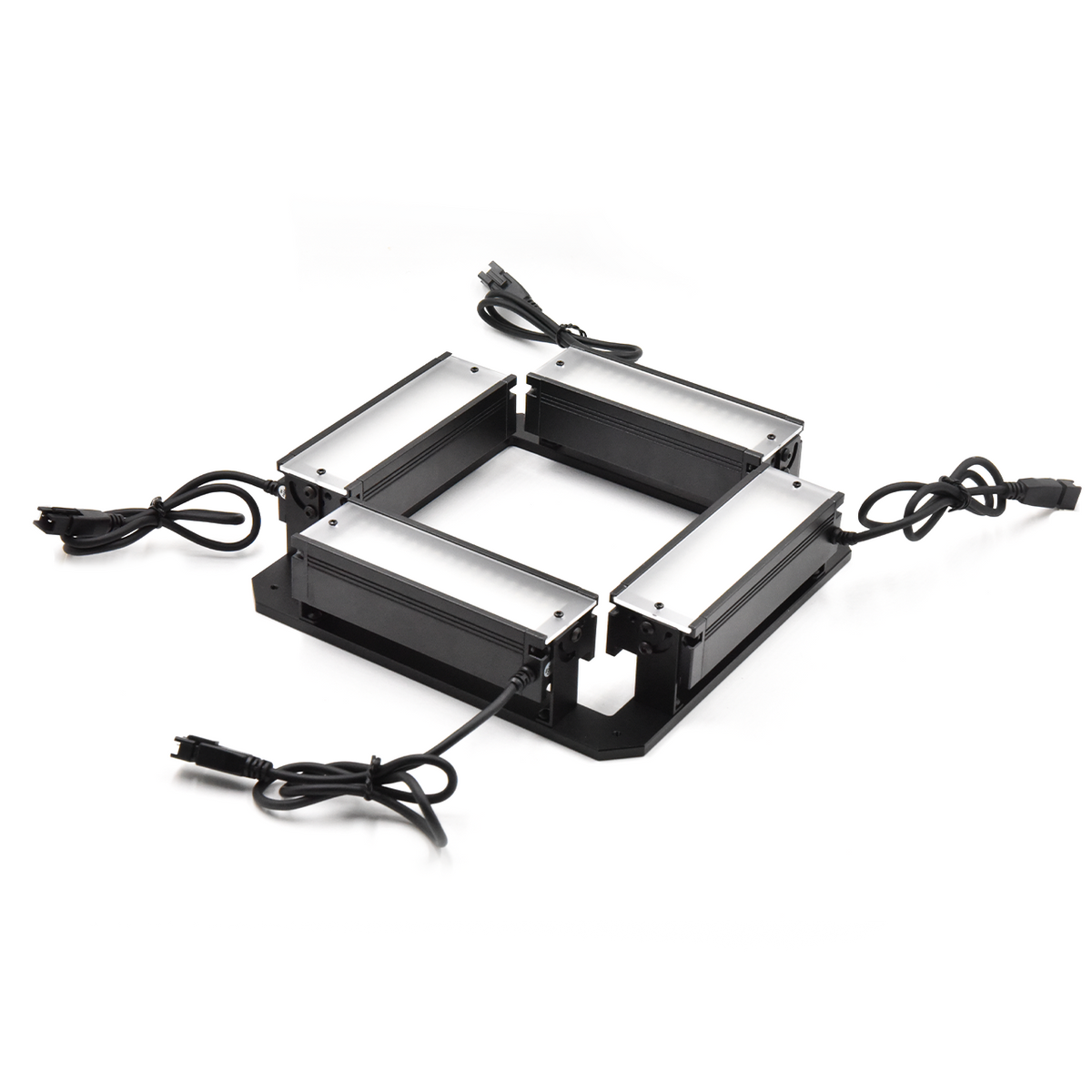

Acessório Opcional: Placa de Difusão
A ser montada à frente da iluminação LED. Utilizada para suavizar a saída de luz, a fim de reduzir os reflexos em superfícies especulares.
Estrutura de Iluminação
Cor de emissão, classificação IP, método de arrefecimento, comprimento da superfície de emissão, etc. personalizáveis
