Q1: What is the BTLM 2/3" Series used for?
A: The BTLM 2/3" bi-telecentric lens series is designed for high-precision machine vision, metrology, AOI, and semiconductor inspection applications requiring ultra-low distortion imaging.
Q2: What sensor size is this lens compatible with?
A: It is optimized for 2/3" industrial area scan cameras (Φ11mm image circle).
Q3: What is the magnification range of this series?
A: The BTLM 2/3" Series supports magnifications from 0.166X to 0.5X, suitable for both wide-field and precision inspection tasks.
Q4: What is the advantage of a bi-telecentric design?
A: A bi-telecentric lens maintains constant magnification and zero perspective error, ensuring highly accurate and repeatable measurements.
Q5: How accurate is this lens in terms of distortion?
A: The series achieves ultra-low distortion (<0.03%–<0.1%), making it ideal for precision metrology applications.
Q6: What is the difference between standard and “D” models?
A: “D” models include coaxial illumination compatibility, making them suitable for reflective or low-contrast surfaces.
Q7: What working distances are available?
A: Depending on the model, working distances range from 65 mm to 173 mm.
Q8: What industries commonly use this lens?
A: It is widely used in semiconductor inspection, electronics manufacturing, PCB inspection, AOI systems, and industrial automation.
Estimated Delivery Time
Ship To Detecting...
Delivery: -
Descrizione
Descrizione del prodotto

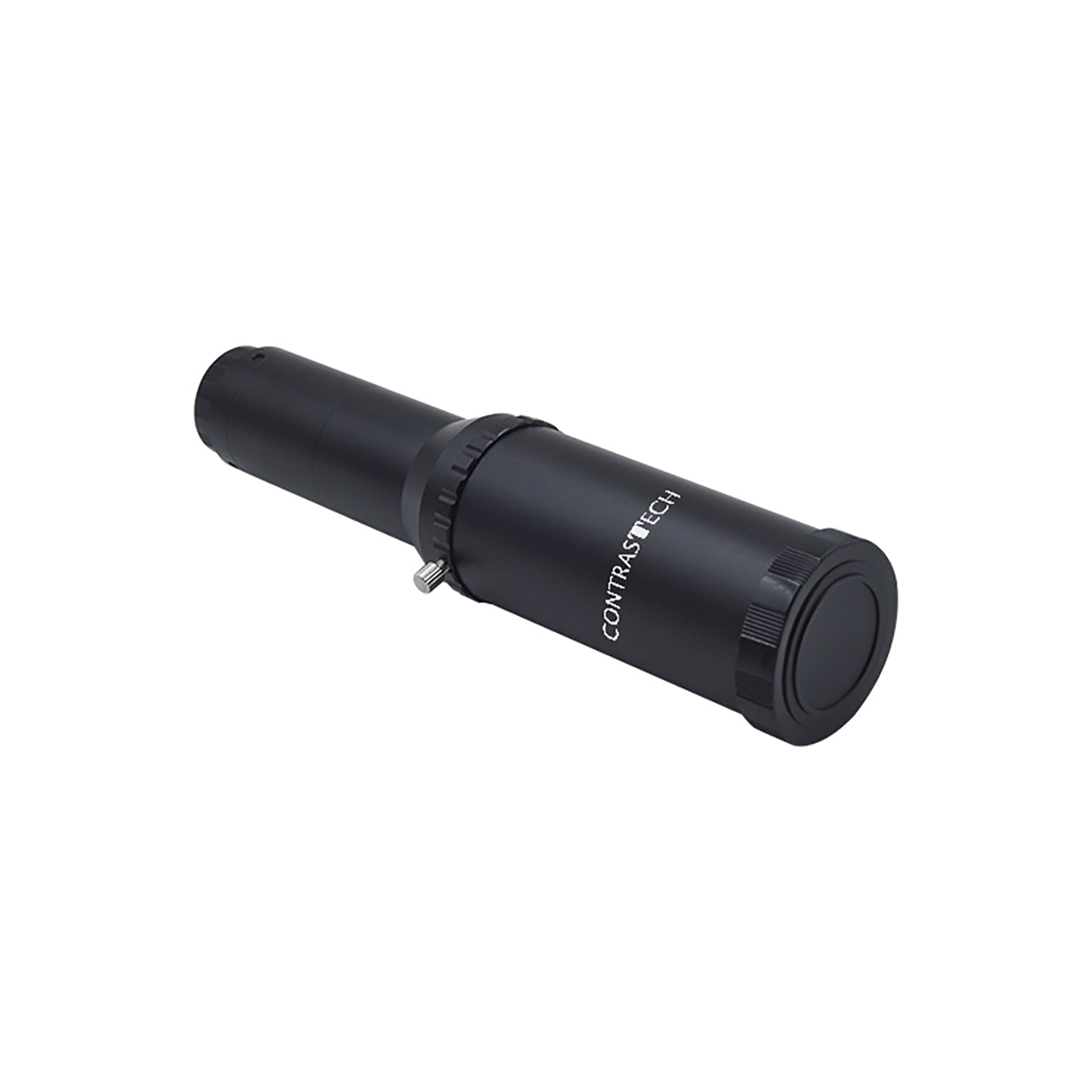

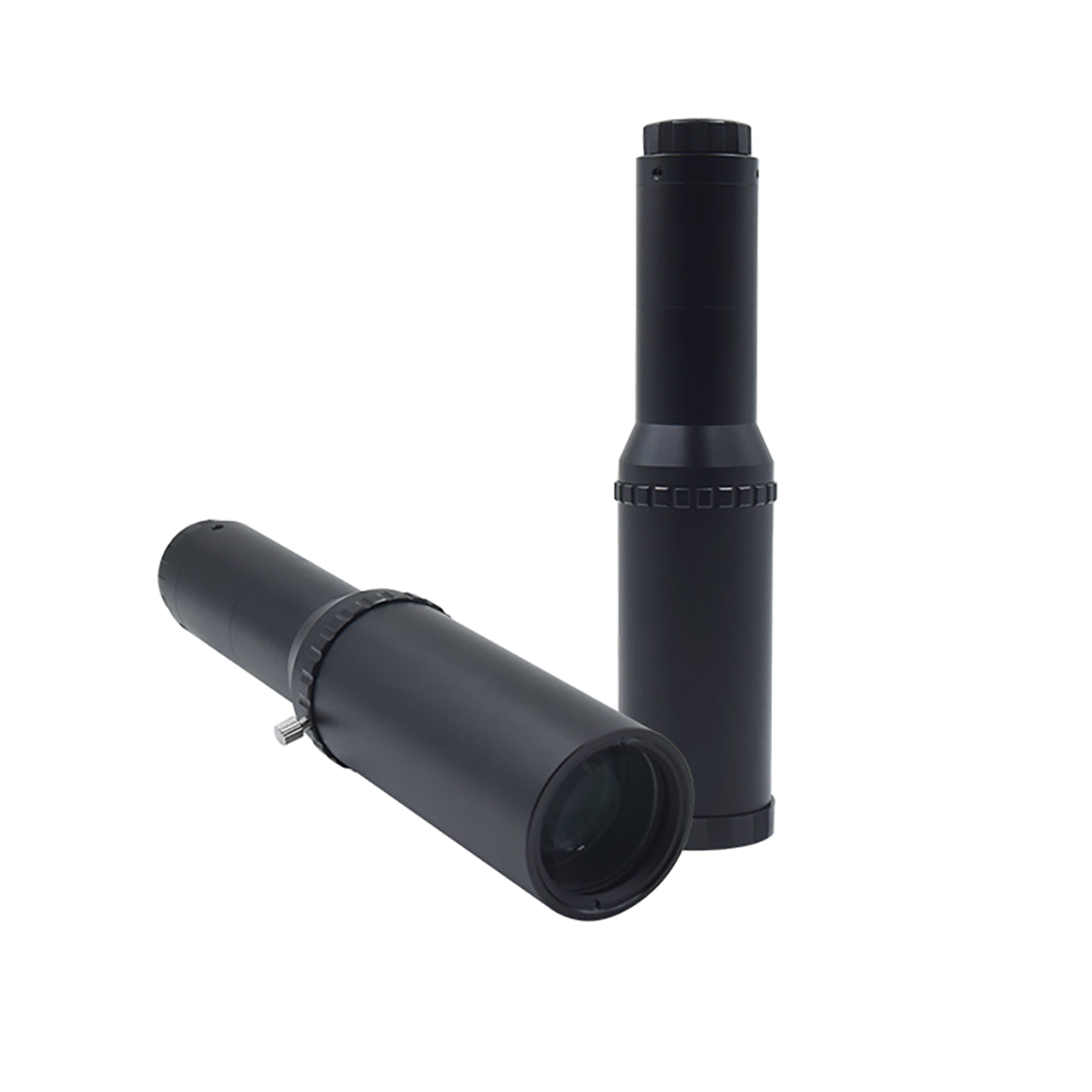

Obiettivi bi-telecentrici ad alta precisione 2/3" per misurazione industriale e visione artificiale
Gli obiettivi bi-telecentrici della serie BTLM 2/3" sono progettati per applicazioni di visione artificiale e metrologia ad alta accuratezza, offrendo prestazioni di imaging ultra-stabili con errore prospettico nullo su tutto il campo visivo.
Progettati specificamente per fotocamere industriali a scansione area 2/3" (supporto sensore Φ11mm), questa serie offre molteplici opzioni di ingrandimento da 0.166X a 0.5X, rendendola ideale sia per ispezioni a campo largo che per compiti di misurazione di precisione.
Con distorsione ultra-bassa (<0.1% / <0.03% a seconda del modello), alta telecentralità (<0.1°) e prestazioni MTF superiori a 160–260 lp/mm, la serie BTLM garantisce risultati di imaging estremamente nitidi e ripetibili in ambienti industriali esigenti.

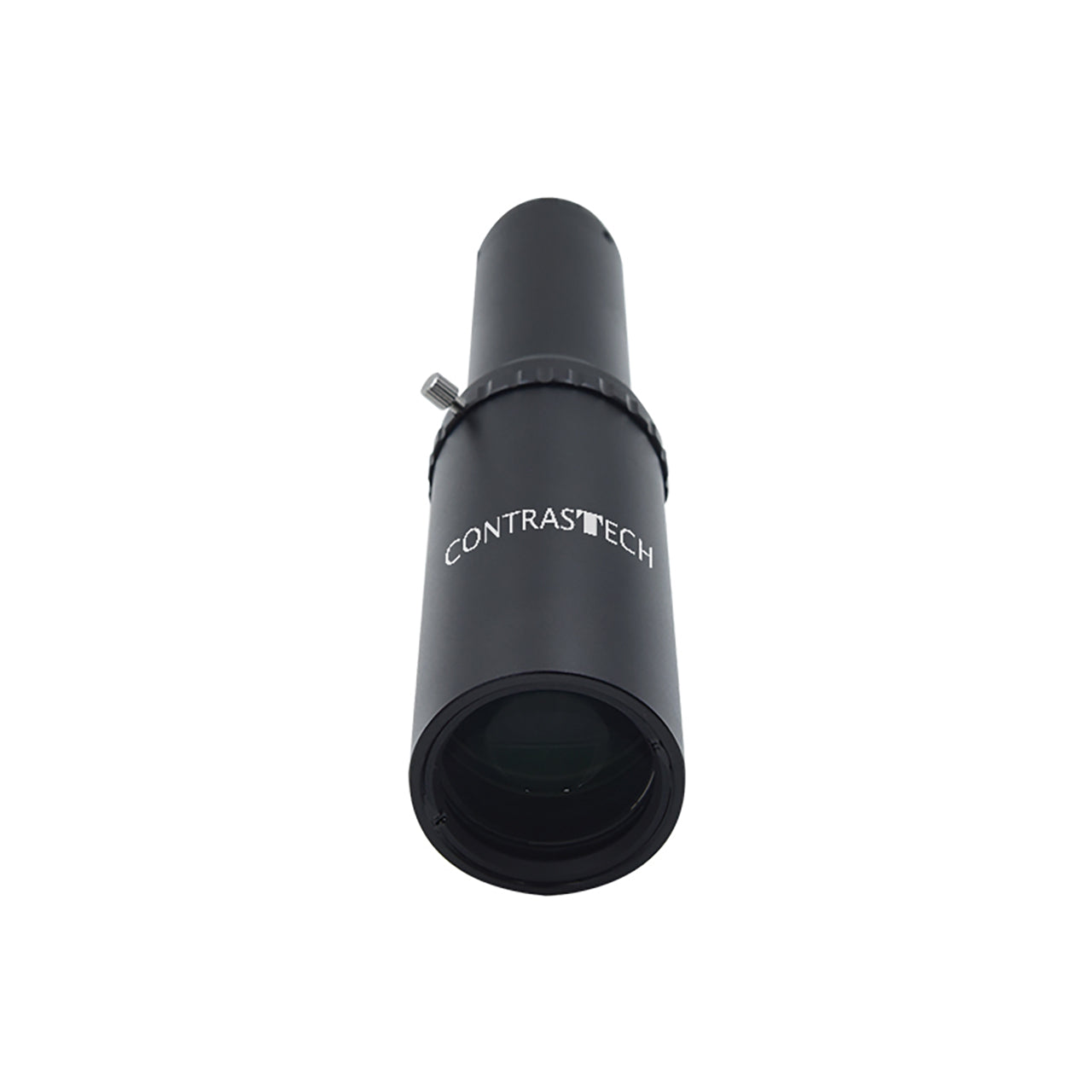

Sono disponibili versioni con illuminazione coassiale opzionale (modelli D) per superfici riflettenti, mentre le opzioni di diaframma manuale consentono un controllo flessibile della profondità di campo in condizioni di ispezione complesse.
Caratteristiche principali
✔ Ottimizzato per sensori 2/3" (cerchio immagine Φ11mm)
Abbinamento perfetto per fotocamere industriali a scansione area ad alta risoluzione.
✔ Ampio intervallo di ingrandimento (0.166X–0.5X)
Configurazione flessibile per diversi campi visivi di ispezione.
✔ Risoluzione ottica ultra-elevata (MTF >160–260 lp/mm)
Garantisce la cattura di dettagli nitidi per la metrologia di precisione.
✔ Distorsione ultra-bassa (<0.03%–<0.1%)
Fornisce misurazioni geometriche altamente accurate.
✔ Design con errore prospettico nullo
Garantisce un'accuratezza di misurazione stabile e ripetibile.
✔ Versioni con illuminazione coassiale opzionale (modelli D)
Ideali per superfici riflettenti o a basso contrasto.
✔ Design con distanza di lavoro lunga (65–173mm)
Integrazione flessibile nei sistemi di ispezione industriale.
✔ Diaframma manuale opzionale (modelli selezionati)
Consente l'ottimizzazione della profondità di campo e la messa a punto dell'immagine.
Applicazioni ideali
- Metrologia di precisione
- Ispezione dei semiconduttori
- Produzione elettronica
- Ispezione PCB
- Ispezione ottica automatica (AOI)
- Sistemi di misurazione dimensionale
- Controllo qualità industriale
- Sistemi di visione artificiale ad alta accuratezza
- Ispezione di superfici riflettenti (modelli coassiali)
Specifiche
Obiettivo telecentrico C-Mount 2/3"
| Modello | Diaframma variabile | Coassiale | Ing | WD (mm) | F/# | MTF30 (lp/mm) |
|---|---|---|---|---|---|---|
| BTLM-0.5X-65-23 | No | No | 0.5X | 65±1 | 5.0 | >160 |
| BTLM-0.5X-65D-23 | No | Sì | 0.5X | 65±1 | 5.0 | >160 |
| BTLM-0.4X-85-23 | No | No | 0.4X | 85±2 | 4.5 | >205 |
| BTLM-0.4X-85D-23 | No | Sì | 0.4X | 85±2 | 4.5 | >205 |
| BTLM-0.166X-173-23 (IA) | Sì | No | 0.166X | 173±3 | 3.3 | >260 |
Suggerimenti: Il DOF sopra indicato è solo un valore teorico all'apertura ideale (ad es. ±763@F11). Per il DOF effettivo o il DOF di cui hai bisogno, ti preghiamo di consultare il nostro ingegnere commerciale prima della conferma dell'ordine.
